Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Máy phát quang SFP video 3Gbps | Tốc độ dữ liệu (Gbps): | 50Mb / giây - 3Gb / giây |
|---|---|---|---|
| Loại mô-đun: | Máy phát đơn | Bước sóng: | 1270nm ~ 1610nm CWDM CH |
| Giao diện quang học: | Ngăn chứa LC | Quá trình lây truyền: | 40km |
| Gim lại công việc được giao: | KHÔNG MSA | OEM / ODM: | Được hỗ trợ |
Máy phát quang SFP video 3GbpsCWDM 1270nm-1610nm 40km SMF LC Hỗ trợ cho các tín hiệu mẫu bệnh lý DDM Non MSA Pinout
Đặc điểm kỹ thuật chức năng
| tên sản phẩm | Máy phát 3G DVI CWDM SFP | Số bộ phận | GTS-Cxx30-40DCTN |
| Tốc độ bit (Gb / s) | 50Mb / giây - 2,97Gb / giây | Gim lại công việc được giao | Không phải MSA |
| Loại mô-đun | Chỉ máy phát | Phạm vi nhiệt độ | 0 đến 70 ° C |
| Bước sóng trung tâm (TX) | Kênh CWDM C27-C61 | Khoảng cách cáp | 40km |
| Giao diện | LC Simplex | Phương tiện truyền thông | Sợi đơn mode |
| Loại LD | CWDM DFB | Loại PD | N / A |
| Điện áp cung cấp | 3,3V | Hiện tại (Tối đa) | 350mA |
| Máy phát điện | -2 ~ + 3 dBm | Tỷ lệ tuyệt chủng | > 5.0dB |
| Các mô hình bệnh lý | với (mặc định) | DOM / DDM | Đúng |
| OEM / ODM | Được hỗ trợ | MTBF | 1.000.000 giờ |
| Các ứng dụng |
SMPTE 297-2006 Giao diện điện-quang tương thích Giao diện dịch vụ HDTV / SDTV |
||
Sự mô tả
Mô-đun phát GTS-Cxx30-40DCTN SMPTE 3G CWDM SFP của Gigaopto được thiết kế cho các ứng dụng truyền video đơn kênh trên 40km qua SMF qua kênh bước sóng CWDM từ 1270nm đến 1610nm (20nm mỗi bước) với đầu nối LC đơn giản.Nó hỗ trợ tốc độ dữ liệu từ 50Mb / s đến 2,97Gb / s.Máy phát này được thiết kế đặc biệt để có hiệu suất mạnh mẽ khi có các mẫu bệnh lý SDI cho tốc độ nối tiếp SMPTE 259M, SMPTE 344M, SMPTE 292M và SMPTE 424M.
Bộ phát này bao gồm hai phần: bộ phát laser DFB và bộ điều khiển MCU.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.
Thông tin đặt hàng

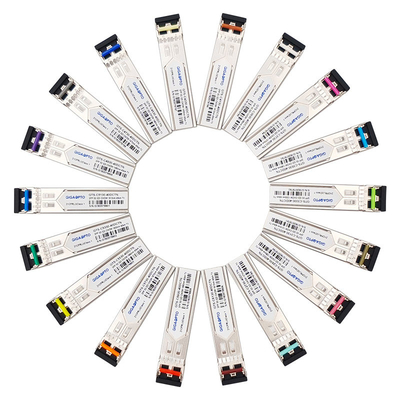

| Số bộ phận | Mô tả- 3G SDI CWDM Single TX | CWDM / CH | Khoảng cách (KM) | Gim lại công việc được giao | Màu chốt |
| GTS-C2730-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1270nm / -C27 | 40km | MSA | Tím nhạt |
| GTS-C2930-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1290nm / -C29 | 40km | MSA | Trời xanh |
| GTS-C3130-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1310nm / -C31 | 40km | MSA | Vàng xanh |

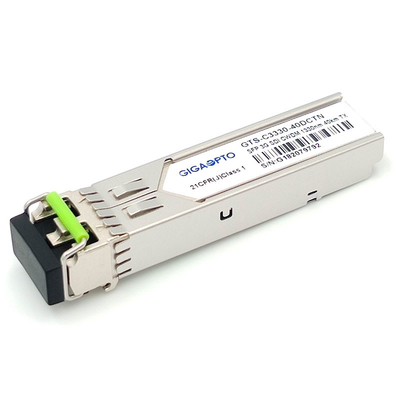

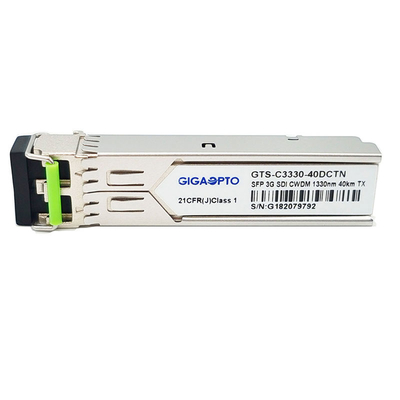

| GTS-C3330-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1330nm / -C33 | 40km | MSA | Vàng Ocher |
| GTS-C3530-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1350nm / -C35 | 40km | MSA | Hồng |
| GTS-C3730-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1370nm / -C37 | 40km | MSA | Be |
| GTS-C3930-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1390nm / -C39 | 40km | MSA | Trắng |
| GTS-C4130-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1410nm / -C41 | 40km | MSA | Màu bạc |
| GTS-C4330-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1430nm / -C43 | 40km | MSA | Màu đen |
| GTS-C4530-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1450nm / -C45 | 40km | MSA | Cam vàng |
| GTS-C4730-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1470nm / -C47 | 40km | MSA | Xám |
| GTS-C4930-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1490nm / -C49 | 40km | MSA | Vlolet |
| GTS-C5130-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1510nm / -C51 | 40km | MSA | Màu xanh da trời |
| GTS-C5330-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1530nm / -C53 | 40km | MSA | màu xanh lá |
| GTS-C5530-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1550nm / -C55 | 40km | MSA | Màu vàng |
| GTS-C5730-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1570nm / -C57 | 40km | MSA | Quả cam |
| GTS-C5930-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1590nm / -C59 | 40km | MSA | Màu đỏ |
| GTS-C6130-40DCTN | Bộ phát đơn 3Gb / s HD-SDI / SD-SDI / 3G-SDI SFP CWDM SFP | 1610nm / -C61 | 40km | MSA | Màu nâu |
Đặc trưng
Đăng kí
Định nghĩa mã PIN
Lưu ý: Hiệp hội Kỹ sư Điện ảnh và Truyền hình viết tắt là SMPTE có các tiêu chuẩn để xử lý tín hiệu video độ nét cao với mô hình bệnh lý.Các tiêu chuẩn của SMPTE hiện gọi là 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) và 424M (3G-SDI).
SMPTE 297-2006: Tiêu chuẩn này xác định giao diện cáp quang để truyền và nhận tín hiệu SDI ở các tốc độ dữ liệu khác nhau: 3G ~ 12G
SMPTE 259M: 143 đến 360 Mb / giây
SMPTE 344M: 540 Mb / giây
SMPTE 292: 1.485 và 1.485 / 1.001 Gb / s
SMPTE 424M: 2,97 và 2,97 / 1,001 Gb / giây
Các tốc độ bit này đủ cho video 1080p ở 50 hoặc 60 khung hình / giây.
