Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Bộ thu phát 6G SDI CWDM | Tốc độ dữ liệu: | 50Mbps ~ 6Gbps |
|---|---|---|---|
| Bưu kiện: | SFP | Giao diện: | LC hai mặt |
| Phạm vi tiếp cận sợi: | 20km | Từ khóa: | Bộ thu phát 6G UHD-SDI |
6GbPSCWDM 1270nm - 1450nmMô-đun thu phát video cho SD/HD/3G/6G/SDI
Sản phẩm Mô tả của6Dòng thu phát G-SDI CWDM SFP 1270nm ~ 1450nm
Dòng bộ thu phát video 6Gbps này là mô-đun hiệu suất cao, tiết kiệm chi phí cho các ứng dụng truyền video hai kênh.
Nó hỗ trợ tốc độ dữ liệu từ 50Mbps đến 5,94Gbps và được thiết kế đặc biệt để có hiệu suất mạnh mẽ khi có các mẫu bệnh lý SDI cho SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M và ST-2081 tốc độ nối tiếp. -Mode Fiber (SMF) thông qua bước sóng CWDM từ kênh 1270nm đến kênh 1450nm.
Bộ thu phát bao gồm ba phần: một tia laser DFB, một diode quang PIN được tích hợp với một bộ tiền khuếch đại trở kháng chuyển tiếp (TIA), Bộ thu tín hiệu và một bộ điều khiển MCU.Bộ thu phát tuân thủ Thỏa thuận đa nguồn SFP (MSA), Bộ thu phát này có đầu nối SFP + 20 chân để cho phép khả năng cắm nóng.Chức năng chẩn đoán kỹ thuật số có sẵn thông qua I2C.
Đặc điểm kỹ thuật chức năng
| tên sản phẩm | 6G Video CWDM SFP | Tốc độ bit | 50 Mbit / s - 5,94 Gbit / s |
| Loại mô-đun | Máy phát + Máy thu | Sơ bộ MSA / Không phải MSA | MSA |
| Yếu tố hình thức | SFP | Nhiệt độ hoạt động | Công nghiệp thương mại |
| Kênh bước sóng | CWDM (1270 ~ 1450) nm | Quá trình lây truyền | 20km |
| Đầu nối quang học | LC hai mặt | Loại cáp | G.652 SMF |
| Loại LD | DFB CWDM | Loại PD | GHIM |
| Cung cấp hiệu điện thế | 3,3V | Nguồn cung hiện tại | 400mA (Tối đa) |
| Năng lượng TX | -6 ~ 0dBm | Độ nhạy của máy thu | <-14dB |
| Tỷ lệ tuyệt chủng | > 7.0dB | Người nhận quá tải | > 0,5dBm |
| Chẩn đoán kỹ thuật số | Được hỗ trợ | Sự bảo đảm | 3 năm |
| Hỗ trợ các mẫu bệnh lý video | Vâng | Trọng lượng | 0,025kg |
| Đăng kí | SD / HD / 3G / 6G SDI | ||
Đặc trưng
0 ° C đến + 70 ° C
-40 ° C đến + 85 ° C
Các ứng dụng
Thông tin đặt hàng

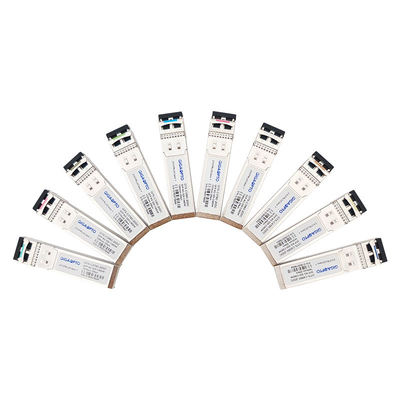

| Số bộ phận | Sự mô tả | Tốc độ dữ liệu | Kênh CWDM | Khoảng cách cáp | Màu chốt |
| GTS-C2760-20DC | 6G SDI CWDM DFB SFP Mô-đun 1270nm PIN 20km SMF Dual LC MSA | 6Gb / giây | 1270nm / -C27 | 20km | Tím nhạt |
| GTS-C2960-20DC | 6G SDI CWDM DFB SFP Mô-đun 1290nm PIN 20km SMF Dual LC MSA | 6Gb / giây | 1290nm / -C29 | 20km | Trời xanh |
| GTS-C3160-20DC | 6G SDI CWDM DFB SFP Mô-đun 1310nm PIN 20km SMF Dual LC MSA | 6Gb / giây | 1310nm / -C31 | 20km | Vàng xanh |

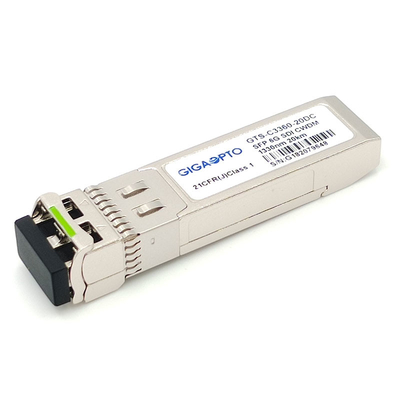

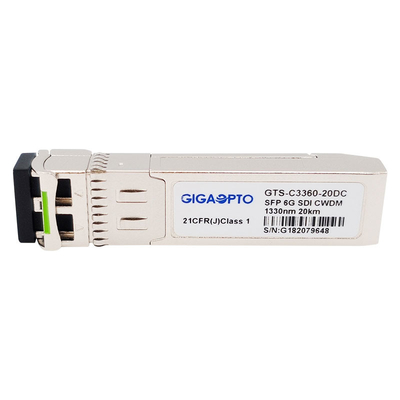

| GTS-C3360-20DC | 6G SDI CWDM DFB SFP Mô-đun 1330nm PIN 20km SMF Dual LC MSA | 6Gb / giây | 1330nm / -C33 | 20km | Vàng Ocher |
| GTS-C3560-20DC | 6G SDI CWDM DFB SFP Mô-đun 1350nm PIN 20km SMF Dual LC MSA | 6Gb / giây | 1350nm / -C35 | 20km | Hồng |
| GTS-C3760-20DC | 6G SDI CWDM DFB SFP Mô-đun 1370nm PIN 20km SMF Dual LC MSA | 6Gb / giây | 1370nm / -C37 | 20km | Be |
| GTS-C3960-20DC | 6G SDI CWDM DFB SFP Mô-đun 1390nm PIN 20km SMF Dual LC MSA | 6Gb / giây | 1390nm / -C39 | 20km | Trắng |
| GTS-C4160-20DC | 6G SDI CWDM DFB SFP Mô-đun 1410nm PIN 20km SMF Dual LC MSA | 6Gb / giây | 1410nm / -C41 | 20km | Màu bạc |
| GTS-C4360-20DC | 6G SDI CWDM DFB SFP Mô-đun 1430nm PIN 20km SMF Dual LC MSA | 6Gb / giây | 1430nm / -C43 | 20km | Màu đen |
| GTS-C4560-20DC | 6G SDI CWDM DFB SFP Mô-đun 1450nm PIN 20km SMF Dual LC MSA | 6Gb / giây | 1450nm / -C45 | 20km | Cam vàng |
Định nghĩa mã PIN
