Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | 6G SMPTE BIDI SFP | Tốc độ bit: | 50Mbps ~ 5,94Gbps |
|---|---|---|---|
| Gói / Công nghệ: | SFP 1 sợi | Kết nối: | LC Simplex |
| Với tới: | 10 nghìn triệu | Từ khóa: | 6G TX1310nm / RX1550nm |

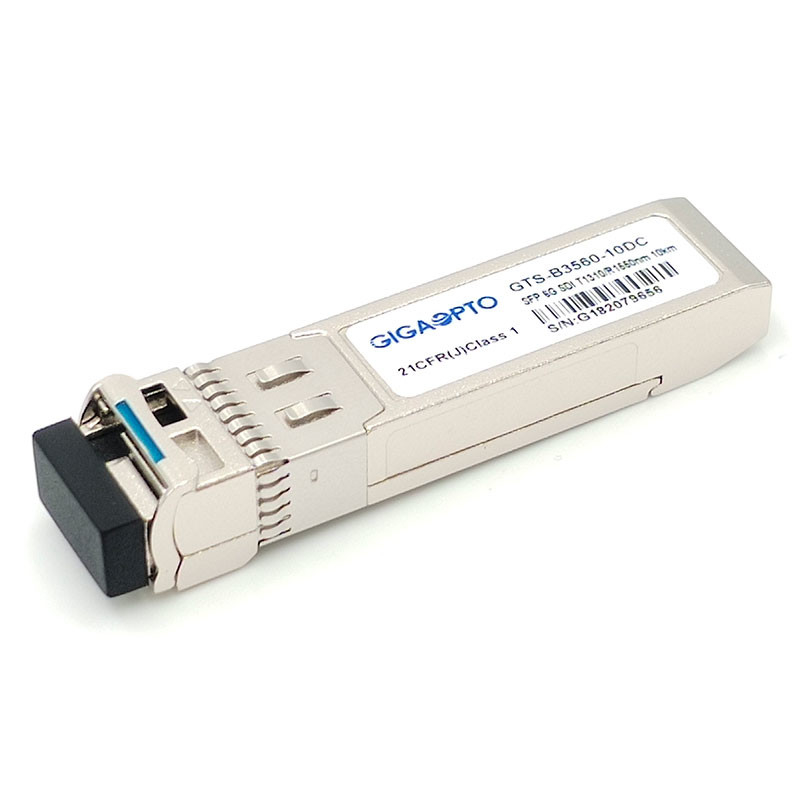

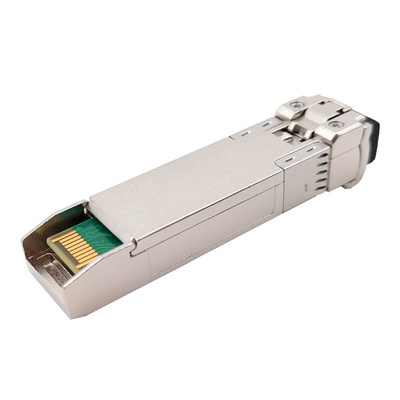

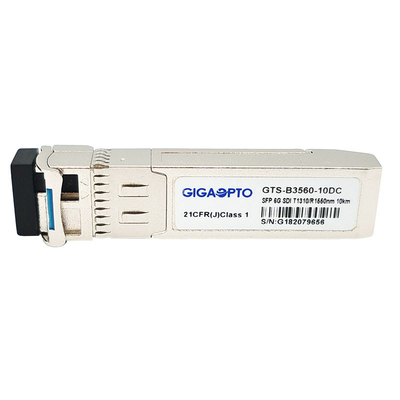

Mô-đun thu phát 6G SDI SMPTE SFP BIDI LC TX1310nm RX1550nm 10km MSA
Mô tả sản phẩm
GTS-B3560-10DC của Gigaopto là một mô-đun thu phát quang SFP một chiều hai chiều được thiết kế cho các ứng dụng truyền video.
Bộ thu phát được thiết kế để truyền / nhận tốc độ dữ liệu từ 50Mbps đến 5,94Gbps và hỗ trợ các mẫu bệnh lý SDI cho SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M và tốc độ nối tiếp ST-2081, khoảng cách tối đa 10 km có thể đạt được với tốc độ bệnh lý 6Gbps tín hiệu qua sợi quang đơn mode (SMF) với đầu nối LC đơn giản.
Bộ thu phát bao gồm ba phần: bộ phát laser DFB 1310nm, điốt quang PIN 1550nm được tích hợp với bộ tiền khuếch đại trở kháng xuyên (TIA), Bộ ghi và bộ điều khiển MCU.Bộ thu phát tuân thủ Thỏa thuận đa nguồn SFP (MSA), Bộ thu phát này có đầu nối SFP + 20 chân để cho phép khả năng cắm nóng.Chức năng chẩn đoán kỹ thuật số có sẵn thông qua I2C.
Đặc điểm kỹ thuật chức năng
| Sản phẩm | 6G Video BiDi SFP | Số bộ phận | GTS-B3560-10DC |
| Tốc độ dữ liệu tối đa | 5,94Gb / giây | Sơ đồ MSA | Đúng |
| Loại mô-đun | Máy phát + Máy thu | Nhiệt độ hoạt động. | 0 ° C đến 70 ° C / -40 ° C đến + 85 ° C |
| Bước sóng trung tâm | 1310nm-TX / 1550nm-RX | Truyền dẫn sợi quang | 10km |
| Giao diện / tiếng Ba Lan | Simplex LC UPC | Loại sợi | SMF G.652 |
| Loại máy phát | DFB BiDi | Loại máy thu | GHIM |
| Điện áp cung cấp | 3,3V | Tổng dòng điện (Điển hình) | 200mA |
| Công suất quang TX | -6 ~ + 1dBm | Nhận độ nhạy | <-14dB (PRBS 223-1, BER = 1E-12) |
| Tỷ lệ tuyệt chủng | > 7.0dB | Chẩn đoán kỹ thuật số | Đúng |
| Mô hình bệnh lý video | Hỗ trợ như mặc định | Trọng lượng | 0,025kg |
| Đăng kí | SD / HD / 3G / 6G SDI | ||
Đặc trưng
0 ° C đến + 70 ° C
-40 ° C đến + 85 ° C
Các ứng dụng
Định nghĩa mã PIN
