Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Bộ thu phát 6G SDI BIDI | Tốc độ bit tối đa: | 5,94Gb / giây |
|---|---|---|---|
| Gói / Công nghệ: | SFP 1 sợi hai chiều | Đầu nối quang học: | Simplex LC |
| Phạm vi tiếp cận tối đa: | 10 nghìn triệu | Từ khóa: | Mô-đun thu phát BIDI video 6Gbps |

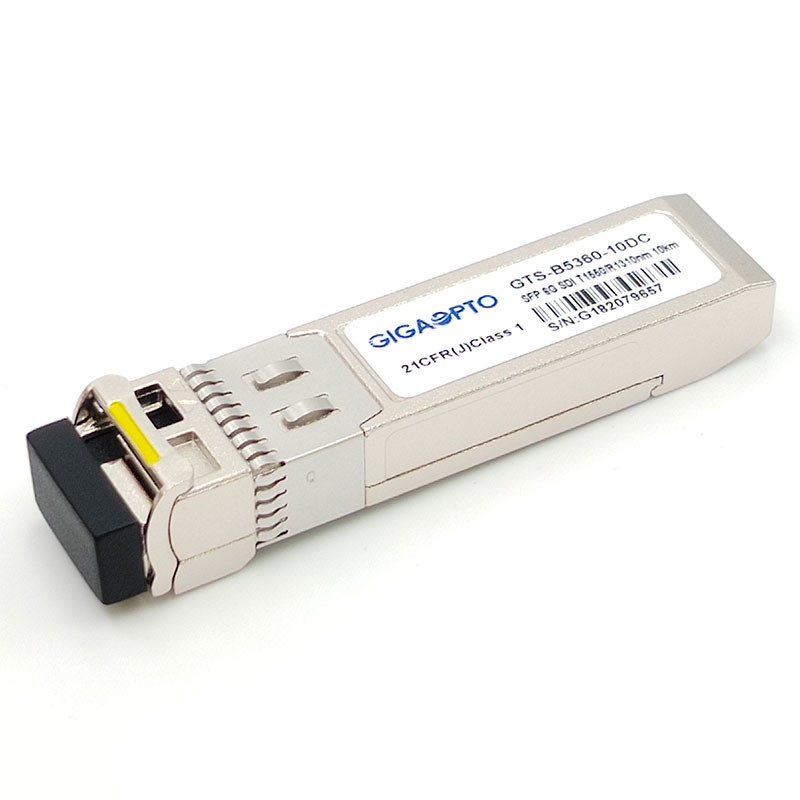

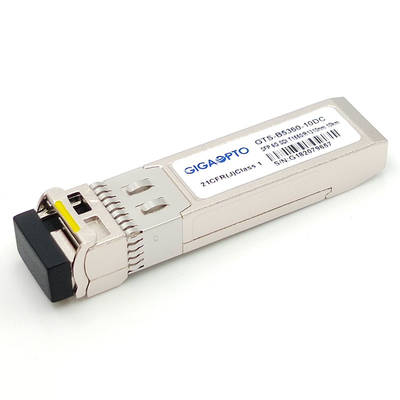

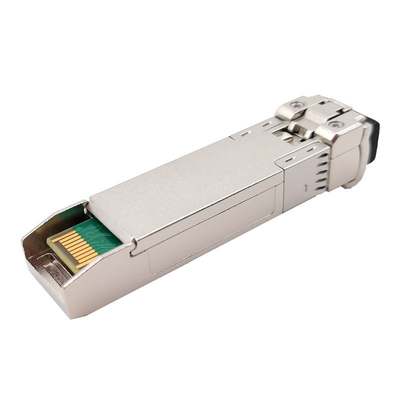

Mô-đun thu phát 6G SDI SMPTE SFP BIDI LC TX1550nm RX1310nm 10km MSA
Mô tả sản phẩm
GTS-B5360-10DC của Gigaopto là một mô-đun thu phát quang SFP hai chiều một sợi quang được thiết kế cho các ứng dụng truyền video.
Bộ thu phát được thiết kế để truyền / nhận tốc độ dữ liệu từ 50Mbps đến 5,94Gbps và hỗ trợ các mẫu bệnh lý SDI cho SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M và tốc độ nối tiếp ST-2081, khoảng cách tối đa 10 km có thể đạt được với tốc độ bệnh lý 6Gbps tín hiệu qua sợi quang đơn mode (SMF) với đầu nối LC đơn giản
Bộ thu phát bao gồm ba phần: bộ phát laser DFB 1310nm, điốt quang PIN 1550nm được tích hợp với bộ tiền khuếch đại trở kháng xuyên (TIA), Bộ ghi và bộ điều khiển MCU.Bộ thu phát tuân thủ Thỏa thuận đa nguồn SFP (MSA), Bộ thu phát này có đầu nối SFP + 20 chân để cho phép khả năng cắm nóng.Chức năng chẩn đoán kỹ thuật số có sẵn thông qua I2C.
Đặc điểm kỹ thuật chức năng
| Sản phẩm | Bộ thu phát 6G SDI BIDI | Số bộ phận | GTS-B5360-10DC |
| Tốc độ bit tối đa | 5,94Gb / giây | Sơ đồ MSA | Đúng |
| Loại mô-đun | Máy thu phát | Nhiệt độ hoạt động | 0 ° C đến 70 ° C / -40 ° C đến + 85 ° C |
| Bước sóng trung tâm | TX1310nm / RX1550nm | Khoảng cách tối đa | 10km |
| Trình kết nối / tiếng Ba Lan | Simplex LC UPC | Phương tiện truyền thông | Sợi đơn mode |
| Thành phần máy phát | DFB BiDi | Thành phần bộ thu | GHIM |
| Điện áp cung cấp | 3,3V | Tổng dòng điện (Điển hình) | 200mA |
| Công suất đầu ra TX | -6 ~ + 1dBm | Độ nhạy RX | <-14dB |
| Tỷ lệ tuyệt chủng | > 7.0dB | Giám sát | Đúng |
| Hỗ trợ các mẫu bệnh lý video | mặc định | Trọng lượng | 25gram |
| Đăng kí | Truyền tín hiệu quang video 4K (6G Ultra-SDI), SMPTE 424M / 297M (1080p-2,97Gbps), SMPTE 292M / 297M (HDTV – 1,485Gbps), SMPTE 259M / 297M (SDTV – 270Mbps), Liên kết quang lên đến 6Gbps | ||
Đặc trưng
0 ° C đến + 70 ° C
-40 ° C đến + 85 ° C
Các ứng dụng
Định nghĩa mã PIN
