Thông tin chi tiết sản phẩm:
|
| Mục: | Bộ thu kép 6G SDI Video BIDI | Công nghệ: | 2 Bộ thu trong BOSA, 1 sợi quang |
|---|---|---|---|
| Bưu kiện: | SFP | Bước sóng trung tâm: | RX1_1310nm / RX2_1490nm |
| Giao diện: | Simplex LC | Nhiệt độ hoạt động: | -5 đến 70 ° C |
| Sự bảo đảm: | 3 năm | Từ khóa: | Mô-đun bộ thu PIN kép 6G-SDI |

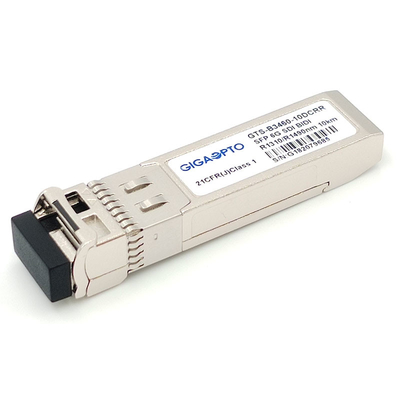

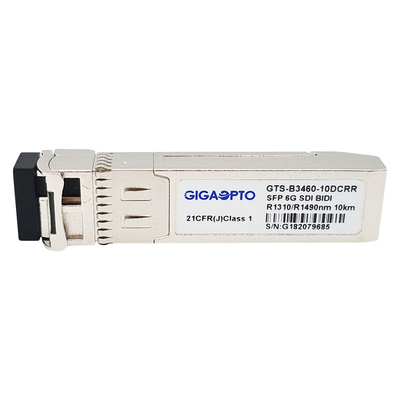

6G SDI SMPTE SFP RX1310nm RX1490nm PIN 10km SMF BIDI LC Mô-đun bộ thu kép Non-MSA
Đặc điểm kỹ thuật chức năng
| Tên mục | Bộ thu kép 6G SDI SMPTE SFP | P / N | GTS-B3460-10DCRR |
| Loại mô-đun | RX kép trong BOSA, 1 sợi quang | Băng thông (Gbps) | 0,143Gb / giây - 5,94Gb / giây |
| Yếu tố hình thức | SFP BIDI | Môi trường | Hoạt động -5 đến 70 ° C |
| Bước sóng | RX1_1310nm / RX2_1490nm | Với tới | 10km @ 9 / 125μm SMF |
| loại trình kết nối | LC Simplex | Loại cáp | G.652 SMF |
| Phần máy phát | N / A | Loại máy thu | Máy dò ảnh mã PIN |
| Điện áp cung cấp | 3,3V | Cung cấp hiện tại (tối đa) | 500mA |
| Độ nhạy của máy thu | <-15dBm | Công suất bão hòa đầu vào | > 0dBm |
| Chẩn đoán (DDM / DOM) | Ủng hộ | Gim lại công việc được giao | Sơ đồ chân không phải MSA |
| Đơn vị Trọng lượng | 0,025kg | Thời gian giới hạn bảo hành | 36 tháng |
| Đăng kí | SD / HD / 3G / 6G SDI | ||
Sự mô tả
GTS-B3460-10DCRR là mô-đun thu kênh đôi 2 hướng 1 sợi quang được thiết kế để nhận tín hiệu kỹ thuật số nối tiếp quang như được định nghĩa trong SMPTE 297-2006.Nó hỗ trợ tốc độ dữ liệu từ 143Mb / giây đến 5,94Gb / giây. Mô-đun thu kép này được thiết kế đặc biệt để có hiệu suất mạnh mẽ khi có các mô hình bệnh lý SDI cho các tốc độ nối tiếp SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M và ST-2081 .
Nó có đầu nối SFP 20 chân để cho phép khả năng cắm nóng.Nó có hai đầu dò ảnh PIN 1310 nm và 1490 nm độc lập.Có thể đạt được khoảng cách tối đa 10 km với tín hiệu bệnh lý 6Gb / s.
Đặc trưng
Đăng kí
Tiêu chuẩn
GhimDđịnh nghĩa
| GhimKhông | Biểu tượng | Tên / Mô tả | Công suất Seq. | Ghi chú |
| 1 | VeeR | Tiếp đất máy thu | Ngày 1 | |
| 2 | RD2- |
Bộ thu (1310nm) Ngõ ra DỮ LIỆU Đảo ngược. AC được ghép nối.CML-O |
lần thứ 3 | |
| 3 | RD2 + |
Bộ thu (1310nm) Ngõ ra DATA không đảo ngược. AC được ghép nối.CML-O |
lần thứ 3 | |
| 4 | MOD_ABS | Mô-đun vắng mặt, kết nối với VeeR trong mô-đun | lần thứ 3 | 1 |
| 5 | SCL | Dòng đồng hồ giao diện nối tiếp 2 dây, LVTTL-I | lần thứ 3 | 2 |
| 6 | SDA | Dòng dữ liệu giao diện nối tiếp 2 dây, LVTTL-I / O | lần thứ 3 | 2 |
| 7 | VeeR | Tiếp đất máy thu | lần thứ 3 | |
| số 8 | NC | Không kết nối | lần thứ 3 | |
| 9 | NC | Không kết nối | lần thứ 3 | |
| 10 | RX_LOS1 |
Bộ thu (1490nm) Chỉ báo mất tín hiệu, LVTTL-O Cao: mất tín hiệu Thấp: tín hiệu được phát hiện |
Ngày 1 | 3 |
| 11 | VeeR | Tiếp đất máy thu | Ngày 1 | |
| 12 | RD1- |
Bộ thu (1490nm) Ngõ ra DỮ LIỆU Đảo ngược. AC được ghép nối.CML-O |
lần thứ 3 | |
| 13 | RD1 + |
Đầu thu (1490nm) Ngõ ra DATA không đảo ngược. AC được ghép nối.CML-O |
lần thứ 3 | |
| 14 | VeeR | Tiếp đất máy thu | Ngày 1 | |
| 15 | VccR | Nguồn cung cấp máy thu | lần 2 | |
| 16 | VccR | Nguồn cung cấp máy thu | lần 2 | |
| 17 | VeeR | Tiếp đất máy thu | Ngày 1 | |
| 18 | NC | Không kết nối | lần thứ 3 | |
| 19 | NC | Không kết nối | lần thứ 3 | |
| 20 | RX_LOS2 |
Bộ thu (1310nm) Chỉ báo mất tín hiệu, LVTTL-O Cao: mất tín hiệu Thấp: tín hiệu được phát hiện |
Ngày 1 | 4 |
Công suất Seq.: Trình tự tham gia ghim trong quá trình cắm nóng.
Lưu ý 1.MOD_ABS được kết nối với VeeT bên trong mô-đun.
Lưu ý 2.SDA & SCL (I2C) sẽ được kéo lên bằng điện trở 4,7k - 10kΩ trên bo mạch chủ.
Lưu ý 3.RX_LOS1 sẽ được kéo lên với các điện trở 4,7k - 10kΩ trên bo mạch chủ.
Ghi chú 4.T RX_LOS2 sẽ được kéo lên với các điện trở 4,7k - 10kΩ trên bo mạch chủ.
Bản phác thảo gói hàng
Kích thước tính bằng milimét.Tất cả các kích thước là ± 0,1mm trừ khi có quy định khác.(Đơn vị: mm)
