Thông tin chi tiết sản phẩm:
|
| Loại sản phẩm: | 100BASE CSFP | Tốc độ dữ liệu: | 155 Mbps / 155 Mbps |
|---|---|---|---|
| Bước sóng TX: | 2 x 1490nm | Bước sóng RX: | 2 x 1310nm |
| Quá trình lây truyền: | 20km | Phương tiện truyền thông: | SMF |
| DOM / DDM: | Được hỗ trợ | Từ khóa: | 2 Bộ thu phát cáp quang 100BASE BIDI CSFP sợi quang |
| Làm nổi bật: | 2 Bộ thu phát sợi quang sfp,bộ thu phát sợi quang sfp 20km,kênh sợi DOM sfp |
||

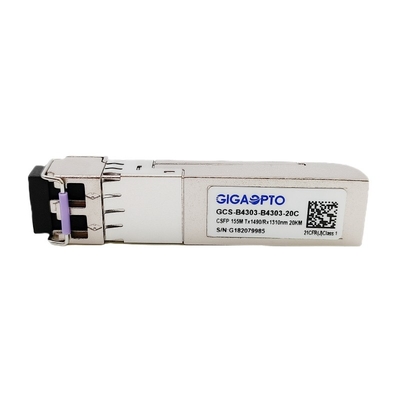

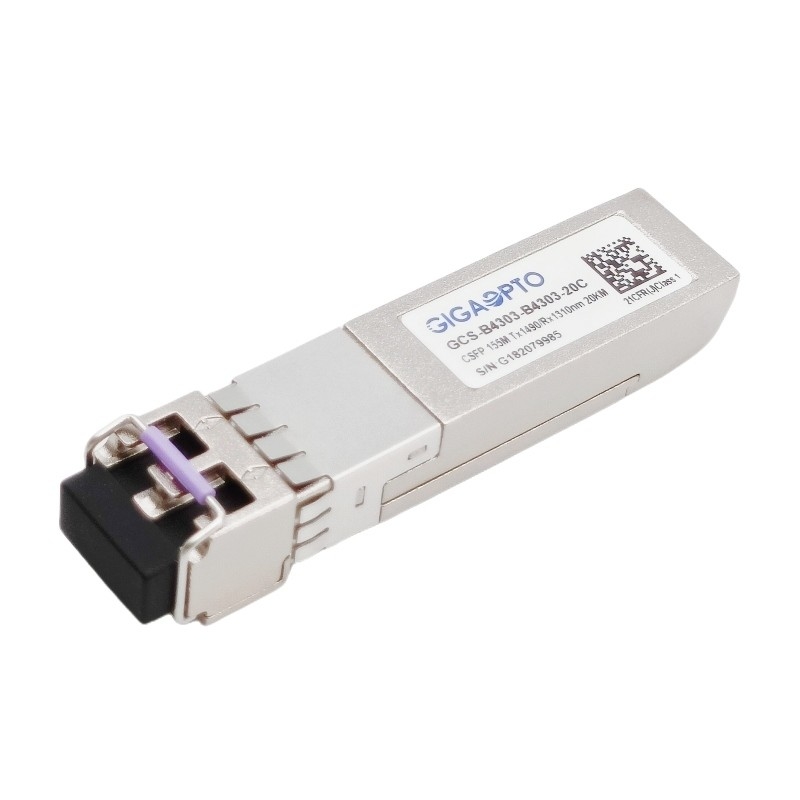

Bộ thu phát cáp quang 2 Fiber 100BASE BIDI CSFP TX1490nmRX1310nm LC 20km DOM
Sự mô tả
Bộ thu phát 100Base CSFP được thiết kế đặc biệt cho hiệu suất cao tích hợp hai liên kết hai chiều trên sợi quang đơn mode song công, mỗi liên kết hỗ trợ thông lượng 155Mbps và truyền 20km với giao diện LC.
Nó có đầu nối SFP 20 chân để cho phép khả năng cắm nóng.Các chức năng chẩn đoán kỹ thuật số khả dụng thông qua giao diện I2C được chỉ định trong SFP MSA SFF-8472.
Bộ thu phát CSFP LX này hoàn toàn phù hợp với tùy chọn 2 nhỏ gọn MSA có thể cắm được với hệ số hình thức nhỏ (CSFP) và được chứng nhận CE / RoHS.
Thông số kỹ thuật
| Dòng sản phẩm | 100Base CSFP | Psố nghệ thuật | GCS-B4303-B4303-20C |
| Bưu kiện | CSFP | Loại hình | 2 BOSA mỗi cổng |
| Tốc độ dữ liệu(Mbps) | 155 Mbps / 155 Mbps | Đếm làn đường | 2x (Tx / Rx) |
| Khoảng cách liên kết | 20km | Kết nối | LC song công |
| Bước sóng TX | 2x 1490nm | Bước sóng RX | 2x 1310nm |
| Vôn | + 3.3V (điển hình) | Sự tiêu thụ năng lượng | ≤ 1,3W |
| Loại máy phát / làn đường | Laser DFB | Loại / Ngõ thu | GHIM |
| TXCông suất ra | -14 ~ -8dBm | RXNhạy cảm | <-32dBm |
| Tỷ lệ tuyệt chủng | > 9dB | RXQuá tải | > -3dBm |
| Ngân sách điện (dB) | 18dB | DDM / DOM | Ủng hộ |
| Nhiệt độ | Hoạt động: 0 đến 70 ° C | Sự bảo đảm | 3 năm |
| Bảo quản: -40 ° C đến 85 ° C | Đơn vị Trọng lượng | 25gram | |
| Các giao thức | Fast Ethernet, tuân thủ MSA | ||
Đặc trưng
Đăng kí
Đặc điểm điện và quang học
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | ||
| Hệ thống điều khiển | ||||||||
| Bước sóng trung tâm | λc | 1470 | 1490 | 1510 | nm | |||
| Chiều rộng quang phổ (-20dB) | σ | 1 | nm | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||||
| Công suất đầu ra trung bình | Bĩu môi | -13 | -9 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | ER | 9 | dB | |||||
| Thời gian tăng / giảm quang học (20% ~ 80%) | tr / tf | 0,26 | ns | |||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 400 | 1800 | mV | 2 | |||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | |||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | ||||
| Cho phép | 0 | 0,8 | V | |||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0,8 | V | |||||
| Người nhận | ||||||||
| Bước sóng trung tâm | λc | 1290 | 1330 | nm | ||||
| Độ nhạy của máy thu | -32 | dBm | 3 | |||||
| Người nhận quá tải | -3 | dBm | 3 | |||||
| Khẳng định LOS | LOSD | -32 | dBm | |||||
| Khẳng định LOS | LOSMột | -45 | dBm | |||||
| LOS trễ | 1 | 4 | dB | |||||
| Đầu ra dữ liệu Swing khác biệt | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Cao | 2.0 | Vcc | V | ||||
| Thấp | 0,8 | V | ||||||
Ghi chú:
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 27-1 @ 155Mbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
