Thông tin chi tiết sản phẩm:
|
| Loại hình: | 2-sợi 1G CSFP | Tốc độ dữ liệu (Gbps): | 1,244Gb / giây / 1,244Gb / giây |
|---|---|---|---|
| Bước sóng TX: | 2 x 1310nm | Bước sóng RX: | 2 x 1550nm |
| Thành phần: | DFB + mã PIN | Khoảng cách: | 40km |
| Nhiệt độ: | Thương mại | Từ khóa: | Mô-đun CSFP |
| Làm nổi bật: | 2 Fiber Compact SFP,SFP nhỏ gọn 1,244Gbps |
||

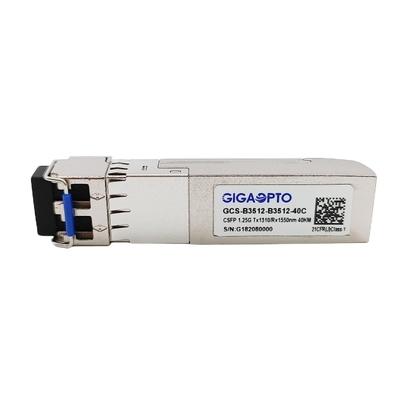

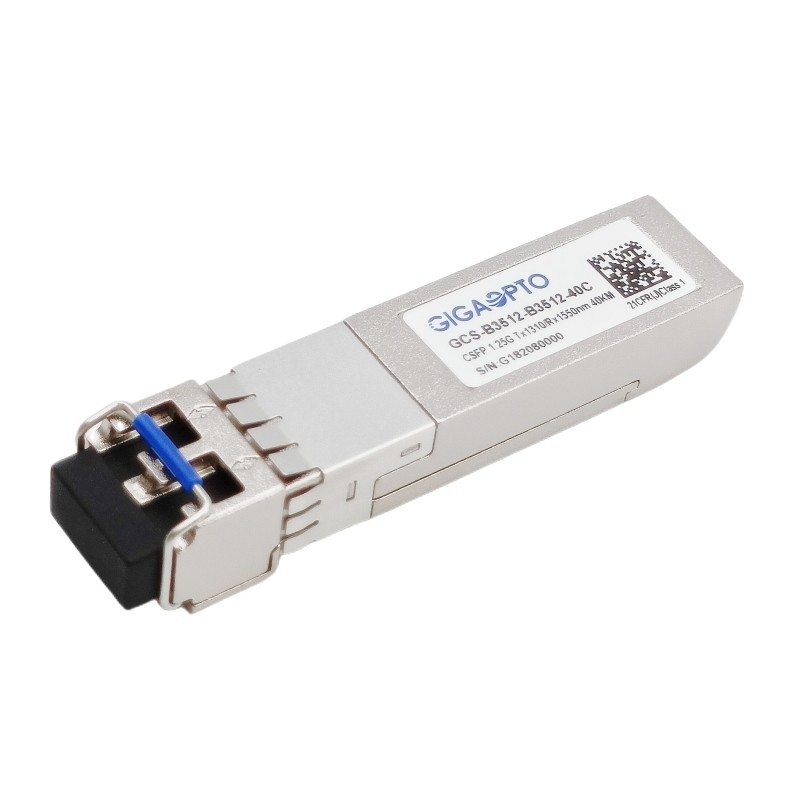

2 Sợi nhỏ gọn 1,244Gbps SFP BIDI 1310nm / 1550nm SMF 40km LC DOM
Sự mô tả
Bộ thu phát CSFP BIDI 1000Base 2 kênh này là mô-đun hiệu suất cao, tiết kiệm chi phí hỗ trợ 1.244Gbps và khoảng cách truyền 40 km với SMF. Nó có đầu nối SFP 20 chân cho phép khả năng cắm nóng.Các chức năng chẩn đoán kỹ thuật số khả dụng thông qua bus dòng I2C được chỉ định trong MSA SFF-8472.
Bộ thu phát bao gồm Bộ thu phát quang hai hướng 2 kênh với năm phần: trình điều khiển LD, bộ khuếch đại giới hạn, màn hình chẩn đoán kỹ thuật số, loại tia laser (tia laser DFB) và bộ dò ảnh PIN.
Đầu ra quang học có thể bị vô hiệu hóa bằng đầu vào mức cao logic TTL của Tx Disable và hệ thống cũng có thể vô hiệu hóa mô-đun thông qua I2C.Tx Fault được cung cấp để chỉ ra rằng sự suy giảm của tia laser.Đầu ra mất tín hiệu (LOS) được cung cấp để chỉ ra sự mất tín hiệu quang đầu vào của máy thu hoặc trạng thái liên kết với đối tác.Hệ thống cũng có thể lấy thông tin LOS (hoặc Liên kết) / Tắt / Lỗi thông qua truy cập đăng ký I2C.SFP thông thường sẽ hoạt động khi được cắm vào ổ cắm C-SFP, đồng thời không làm hỏng C-SFP và bo mạch chủ nếu mô-đun C-SFP được cắm vào ổ cắm SFP thông thường
Bộ thu phát SFP (CSFP) nhỏ gọn hoàn toàn phù hợp với tùy chọn MSA 2 và SFF-8472 nhỏ gọn có thể cắm được với hệ số hình thức nhỏ (CSFP) nhỏ gọn.
Thông số kỹ thuật
| Dòng sản phẩm | Bộ thu phát CSFP 2 kênh | P / N | GCS-B3512-B3512-40C |
| Yếu tố hình thức | SFP nhỏ gọn | Loại hình | BiDi EX kép |
| Dữ liệuTốc độ (Gbps) | 1,244G / 1,244G | Đếm làn đường | 2x (Tx / Rx) |
| Chiều dài cáp tối đa | 40km | Trình kết nối / tiếng Ba Lan | LC / UPC song công |
| Bước sóng TX | 2x 1310nm | Bước sóng RX | 2x 1550nm |
| Điện áp | + 3.3V (điển hình) | Sự tiêu thụ năng lượng | ≤ 1,3W |
| LD Loại hình | DFB | Loại PD | GHIM |
| TX Trung bìnhQuyền lực | -5 ~ 0dBm | Độ nhạy RX | <-25dBm |
| Tỷ lệ tuyệt chủng | > 9dB | Quá tải | > 0dBm |
| Quyền lực-budget (dB) | 20dB | Chẩn đoán kỹ thuật số | Ủng hộ |
| Nhiệt độ | Hoạt động: Thương mại 0 đến 70 ° C | Sự bảo đảm | 36 tháng |
| Bảo quản: -40 ° C đến 85 ° C | MTBF | 1.000.000 giờ | |
| Tuân thủ | Gigabit Ethernet, Tuân thủ MSA | ||
Đặc trưng
Đăng kí
Đặc điểm điện quang
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | ||
| Hệ thống điều khiển | ||||||||
| Bước sóng trung tâm | λc | 1300 | 1310 | 1320 | nm | |||
| Chiều rộng quang phổ (-20dB) | σ | 1 | nm | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||||
| Công suất đầu ra trung bình | Bĩu môi | -5 | 0 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | ER | 9 | dB | |||||
| Thời gian tăng / giảm quang học (20% ~ 80%) | tr / tf | 0,26 | ns | |||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 400 | 1800 | mV | 2 | |||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | |||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | ||||
| Cho phép | 0 | 0,8 | V | |||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0,8 | V | |||||
| Người nhận | ||||||||
| Bước sóng trung tâm | λc | 1530 | 1550 | 1570 | nm | |||
| Độ nhạy của máy thu | -25 | dBm | 3 | |||||
| Người nhận quá tải | 0 | dBm | 3 | |||||
| Khẳng định LOS | LOSD | -27 | dBm | |||||
| Khẳng định LOS | LOSMột | -40 | dBm | |||||
| LOS trễ | 1 | 4 | dB | |||||
| Đầu ra dữ liệu Swing khác biệt | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Cao | 2.0 | Vcc | V | ||||
| Thấp | 0,8 | V | ||||||
Ghi chú:
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 223-1 @ 1244Mbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
