Thông tin chi tiết sản phẩm:
|
| Loại sản phẩm: | SFP nhỏ gọn | Tốc độ dữ liệu: | 1,25Gb / giây |
|---|---|---|---|
| Bước sóng TX: | 2 x 1310nm | Bước sóng RX: | 2 x 1490nm |
| Quá trình lây truyền: | 20km | Loại cáp: | SMF |
| Từ khóa: | Bộ thu phát cáp quang 1,25G CSFP | ||
| Làm nổi bật: | SFP CSFP,CSFP 1,25G |
||

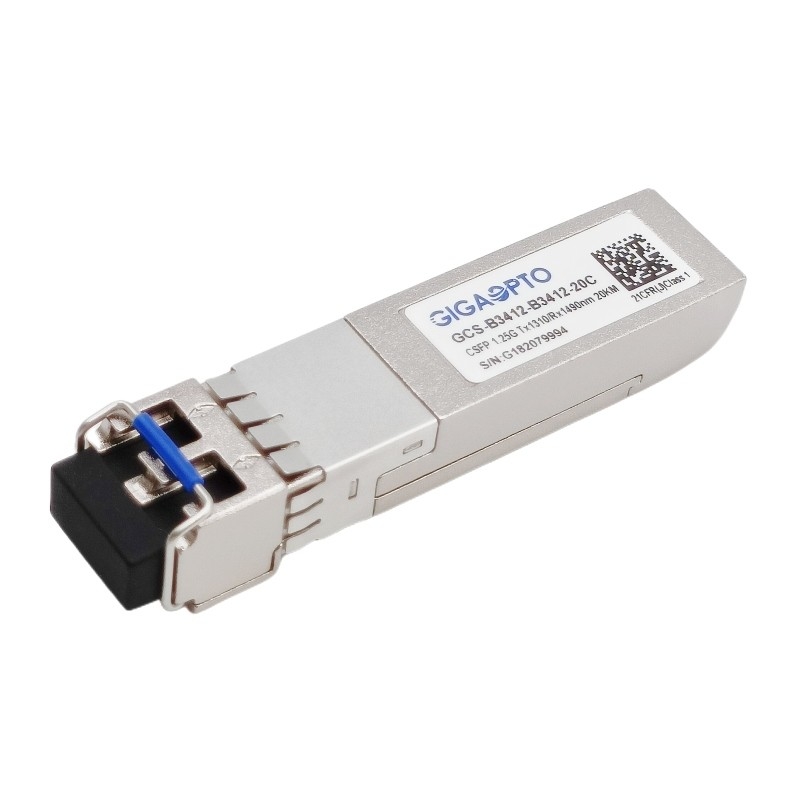

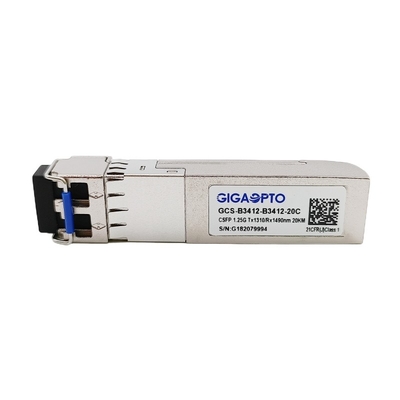

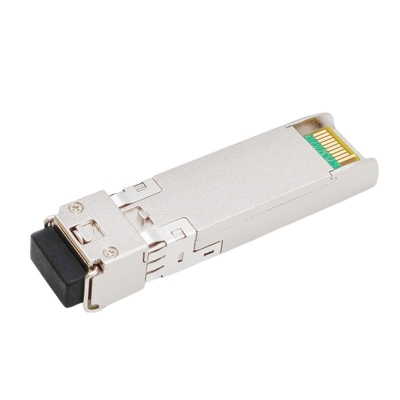

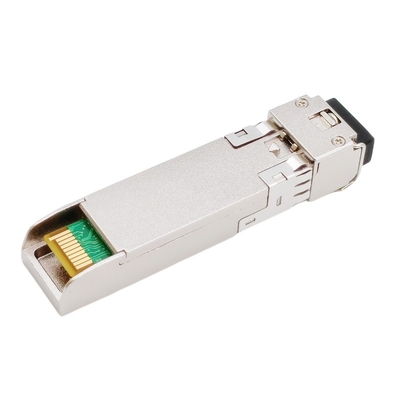

1.25G nhỏ gọn SFP (CSFP) kép BIDI TX1310nm RX1490nm 20km LC DOM
Sự mô tả
Bộ thu phát SFP nhỏ gọn 2 sợi 1000Base này là một phiên bản của SFP có cùng hệ số hình thức cơ học cho phép hai kênh hai chiều độc lập trên mỗi cổng.Nó được thiết kế để sử dụng trong các ứng dụng Kênh cáp quang Gigabit Ethernet / 1G mật độ cao, cung cấp các liên kết 20 km sử dụng bước sóng danh nghĩa TX1310nm / RX1490nm trên sợi quang đơn mode tiêu chuẩn.
Nó có đầu nối SFP 20 chân để cho phép khả năng cắm nóng.Các chức năng chẩn đoán kỹ thuật số khả dụng thông qua bus dòng I2C được chỉ định trong MSA SFF-8472.Phần phát sử dụng laser DFB 1310nm nhiều giếng lượng tử và là laser loại 1 tuân theo Tiêu chuẩn An toàn Quốc tế IEC 60825. Phần thu sử dụng bộ tiền khuếch đại dò 1490nm tích hợp (IDP) được gắn trong một tiêu đề quang học và một IC giới hạn sau khuếch đại .
Bộ thu phát CSFP hoàn toàn phù hợp với tùy chọn MSA 2 và SFF-8472 nhỏ gọn có hệ số hình thức nhỏ (CSFP) nhỏ gọn.
Thông số kỹ thuật
| Dòng sản phẩm | Bộ thu phát CSFP sợi quang | Số bộ phận | GCS-B3412-B3412-20C |
| Yếu tố hình thức | CSFP | Loại hình | 2x BiDi LX |
| Tốc độ dữ liệu | 1,25G / 1,25G | Đếm làn đường | 2x (Tx / Rx) |
| Khoảng cách | 20km | Kết nối | 2x LC-Simplex |
| Bước sóng TX | 2x 1310nm | Bước sóng RX | 2x 1490nm |
| Điện áp cung cấp | + 3.3V (điển hình) | Sự tiêu thụ năng lượng | ≤ 1,3W |
| Loại máy phát / làn đường | FP | Loại / Ngõ thu | GHIM |
| Công suất đầu ra máy phát | -9 ~ -3dBm | Độ nhạy của máy thu | <-22dBm |
| Tỷ lệ tuyệt chủng | > 9dB | Quá tải đầu vào | > -3dBm |
| Ngân sách điện (dB) | 13dB | Chẩn đoán kỹ thuật số | Ủng hộ |
| Môi trường | Hoạt động: 0 đến 70 ° C | Sự bảo đảm | 3 năm |
| Bảo quản: -40 ° C đến 85 ° C | Đơn vị Trọng lượng | 25gram | |
| Tuân thủ | 1000Base BX20 IEEE802.3ah, CE, Class 1 FDA và IEC60825-1 Tuân thủ an toàn laser, CSFP MSA tùy chọn 2, IEEE 802.3z, RoHS, SFF-8472 | ||
Đặc trưng
Đăng kí
Đặc điểm điện và quang học
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú |
| Sự tiêu thụ năng lượng | 1,32 | W | ||||
| Nguồn cung hiện tại | Icc | 400 | mA | |||
| Hệ thống điều khiển | ||||||
| Dung sai điện áp đầu vào một đầu | -0,3 | 4.0 | V | |||
| Thay đổi điện áp đầu vào khác biệt | Vin, pp | 200 | 2400 | mVpp | ||
| Trở kháng đầu vào vi sai | Zin | 90 | 100 | 110 | Om | |
| Truyền thời gian xác nhận bị vô hiệu hóa | 5 | chúng ta | ||||
| Truyền điện áp vô hiệu hóa | Vdis | Vcc-1.3 | Vcc | V | ||
| Truyền điện áp kích hoạt | Ven | Vee-0,3 | 0,8 | V | ||
| Người nhận | ||||||
| Điện áp đầu ra khác biệt Swing | Vout, pp | 500 | 900 | mVpp | ||
| Trở kháng đầu ra vi sai | Zout | 90 | 100 | 110 | Om | |
| Thời gian tăng / giảm đầu ra dữ liệu | Tr / Tf | 100 | ps |
20% đến 80% |
||
| Điện áp xác nhận LOS | VlosH | Vcc-1.3 | Vcc | V | ||
| Điện áp khử xác nhận LOS | VlosL | Vee-0,3 | 0,8 | V | ||
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú |
| Hệ thống điều khiển | ||||||
| Bước sóng trung tâm | λC | 1260 | 1310 | 1360 | nm | |
| Băng thông phổ (RMS) | σ | 3.5 | nm | |||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||
| Công suất quang học trung bình | PAVG | -9 | -3 | dBm | 1 | |
| Tỷ lệ tuyệt chủng quang học | ER | 9 | dB | |||
| Máy phát TẮT Công suất đầu ra | POff | -45 | dBm | |||
| Mặt nạ mắt Transmitter | Tuân theo chuẩn 802.3z (an toàn laser lớp 1) | 2 | ||||
| Người nhận | ||||||
| Bước sóng trung tâm | λC | 1470 | 1490 | 1510 | nm | |
| Độ nhạy của máy thu (Công suất trung bình) | Sen. | -20 | dBm | 3 | ||
| Công suất bão hòa đầu vào (quá tải) | Psat | -3 | dBm | |||
| Khẳng định LOS | LOSA | -36 | dB | 4 | ||
| Khẳng định LOS | LOSD | -21 | dBm | 4 | ||
| LOS trễ | LOSH | 0,5 | 2 | 6 | dBm | |
Ghi chú:
1. Đo ở mẫu 2 ^ 7-1 NRZ PRBS
2. Định nghĩa mặt nạ mắt máy phát.
3. Đo bằng nguồn sáng 1310nm, ER = 9dB;BER = <10 ^ -12 @ PRBS = 2 ^ 7-1 NRZ Khi bỏ xác nhận LOS, đầu ra dữ liệu RX +/- là Mức cao (cố định).
Ghim Gán và Mô tả Ghim
Sơ đồ các số và tên của khối đầu nối bảng chủ
| GHIM | Tên | Tên / Mô tả | Ghi chú |
| 1 | VEE | Mặt đất máy phát | VEE có thể được kết nối nội bộ trong mô-đun SFP |
|
2 |
TX FAULT |
Máy phát bị lỗi. |
TX Fault là một đầu ra bộ thu / thoát hở, cần được kéo lên bằng điện trở 4,7K– 10K trên bo mạch chủ.Lưu ý 1 để biết thêm thông tin |
| 3 | TX1_Disable | Vô hiệu hóa máy phát của Ch A | Kênh mô-đun A vô hiệu hóa chức năng |
|
4 |
MOD_DEF2 |
Giao diện hai dây Dữ liệu |
Giao diện ID nối tiếp 2 dây, SDA |
| 5 | MOD_DEF1 | Giao diện hai dây Đồng hồ | Giao diện ID nối tiếp 2 dây, SCL |
| 6 | TD2- | Đầu vào dữ liệu truyền ngược của Ch B | Đây là các bộ truyền vi sai.Chúng là các đường dây vi sai được ghép nối với AC với 100 điểm kết thúc khác biệt bên trong mô-đun.Khớp nối AC được thực hiện bên trong mô-đun và do đó không cần thiết trên bo mạch chủ |
|
7 |
TD2 + |
Truyền dữ liệu đầu vào của Ch B |
|
|
số 8 |
LOS1 |
Mất tín hiệu của Ch A |
Chức năng phát hiện mất tín hiệu.Lưu ý 2 để biết thêm thông tin. |
| 9 | RD2 + | Đầu ra dữ liệu đã nhận của Ch B | Đây là các đầu ra của máy thu vi sai.Chúng là AC kết hợp với 100 dòng vi sai sẽ được kết thúc bằng 100 (vi sai) tại SERDES người dùng.Khớp nối AC được thực hiện bên trong mô-đun và do đó không cần thiết trên bo mạch chủ. |
|
10 |
RD2- |
Đầu ra dữ liệu đã nhận đảo ngược của Ch B |
|
|
11 |
VEE |
Mặt đất thu phát |
VEE có thể được kết nối nội bộ trong mô-đun SFP. |
|
12 |
RD1- |
Đầu ra dữ liệu đã nhận đảo ngược của Ch A | Đây là các đầu ra của máy thu vi sai.Chúng là AC kết hợp với 100 dòng vi sai sẽ được kết thúc bằng 100 (vi sai) tại SERDES người dùng.Khớp nối AC được thực hiện bên trong mô-đun và do đó không cần thiết trên bo mạch chủ. |
|
13 |
RD1 + |
Đầu ra dữ liệu đã nhận của Ch A |
|
|
14 |
LOS2 |
Mất tín hiệu của CH B |
Chức năng phát hiện mất tín hiệu.Lưu ý 2 để biết thêm thông tin. |
| 15 | VCCR | Nguồn thu | 3,3V ± 5%.Lưu ý 3 để biết thêm thông tin |
|
16 |
VCCT |
Máy phát điện |
3,3V ± 5%.Lưu ý 3 để biết thêm thông tin |
| 17 | TX2_Disable | Vô hiệu hóa máy phát của Ch B | Kênh mô-đun B vô hiệu hóa chức năng |
|
18 |
TD1 + |
Truyền dữ liệu đầu vào của Ch A |
Đây là các bộ truyền vi sai.Chúng là các đường phân biệt được ghép nối với AC với 100 đầu cuối vi sai bên trong mô-đun.Khớp nối AC được thực hiện bên trong mô-đun và do đó không cần thiết trên bo mạch chủ |
|
19 |
TD1- |
Đầu vào dữ liệu truyền ngược của Ch A | |
|
20 |
VEE |
Mặt đất thu phát |
VEE có thể được kết nối nội bộ trong mô-đun SFP. |
Ghi chú:
1. Khi ở mức cao, đầu ra chỉ ra một lỗi laser nào đó ở Kênh A hoặc Kênh B. Máy chủ sẽ đọc Kênh A / B để biết chi tiết: Lỗi TX từ kênh A nếu bit 2 được đặt trong [A2H: 110];TX Lỗi từ kênh B nếu bit 2 được đặt trong [B2H: 110].Thấp cho biết hoạt động bình thường.Ở trạng thái thấp, đầu ra sẽ được kéo xuống <0,8V.
2. Khi ở mức cao, đầu ra này cho biết công suất quang nhận được thấp hơn độ nhạy của máy thu trong trường hợp xấu nhất (theo định nghĩa của tiêu chuẩn đang sử dụng).Thấp cho biết hoạt động bình thường.Ở trạng thái thấp, đầu ra sẽ được kéo xuống <0,4V.VccT VccR là các nguồn cung cấp năng lượng.Chúng được xác định là 3,3V ± 5% tại chân kết nối SFP.Dòng điện cung cấp tối đa là 400Ma@3.3V.Vcc có thể được kết nối nội bộ trong mô-đun thu phát SFP.
Kích thước cơ học
Kích thước tính bằng milimét.Tất cả các kích thước là ± 0,1mm trừ khi có quy định khác.(Đơn vị: mm)
