Thông tin chi tiết sản phẩm:
|
| Loại sản phẩm: | CSFP LX | Tốc độ dữ liệu: | 1,25Gb / giây / 1,25Gb / giây |
|---|---|---|---|
| Bước sóng TX: | 2 x 1490nm | Bước sóng RX: | 2 x 1310nm |
| Khoảng cách liên kết: | 20km | Phương tiện truyền thông: | Sợi đơn mode |
| Từ khóa: | Mô-đun thu phát 2 kênh BIDI CSFP | ||
| Làm nổi bật: | 2 kênh BIDI CSFP,1000Base BIDI CSFP,Mô-đun thu phát SFP nhỏ gọn |
||

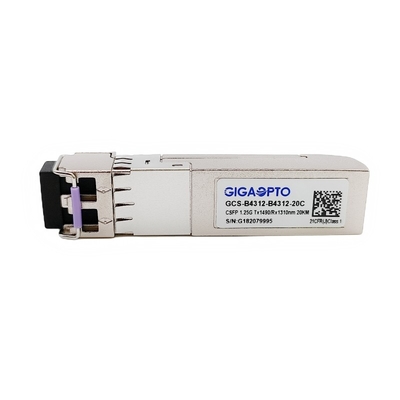

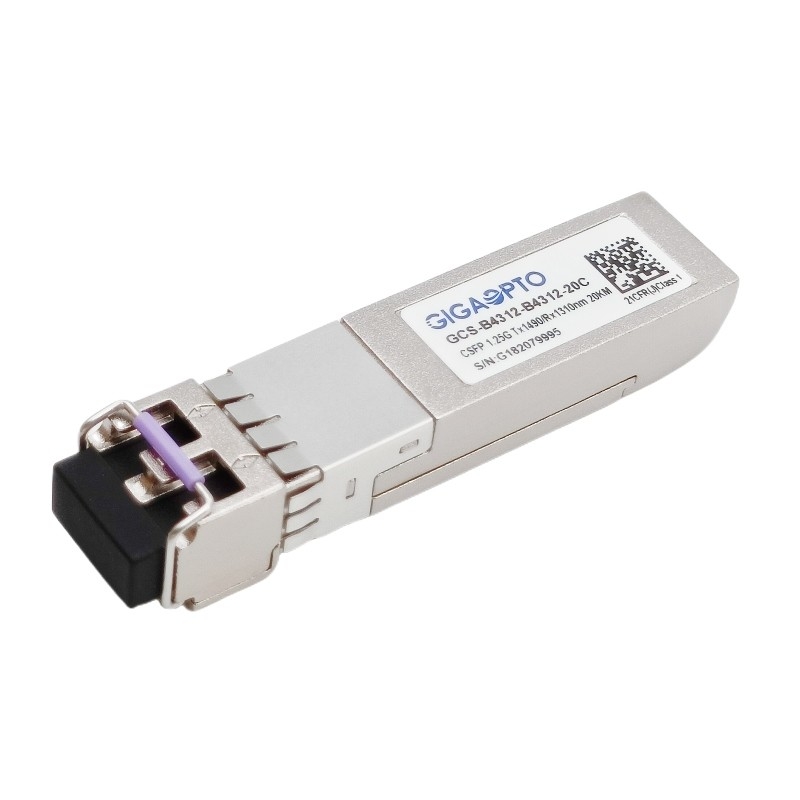

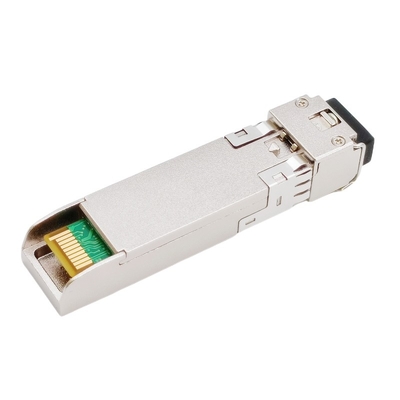

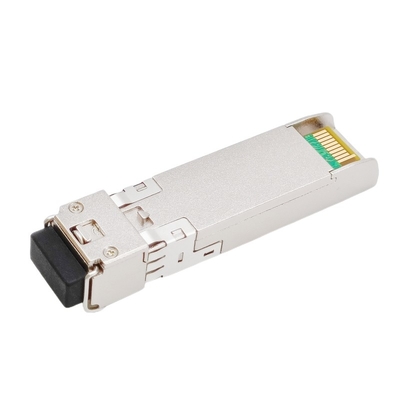

1000Base 2 kênh Mô-đun thu phát BIDI CSFP TX1490nm / RX1310nm 20km LC DOM
Sự mô tả
Bộ thu phát CSFP BIDI LX20 có hai kênh giao tiếp dữ liệu độc lập, đối với mỗi kênh riêng biệt, bộ thu phát này sử dụng bộ phát Laser DFB 1490nm có độ tin cậy cao và bộ thu Điốt quang PIN 1310nm, cho phép các nhà cung cấp hệ thống mạng tăng mật độ cổng và thông lượng dữ liệu, đồng thời giảm chi phí thiết bị mạng.
Mô-đun CSFP BIDI LX20 này hỗ trợ tốc độ dữ liệu 1,063-1,25Gbps và các ứng dụng như Gigabit Ethernet (1,25Gbps) và Kênh sợi quang 1G (1,0625Gbps), liên kết tối đa lên đến 20km, hoạt động trong phạm vi nhiệt độ chuẩn 0 ° -70 ° C và có giao diện Double LC.
Nó có đầu nối SFP 20 chân để cho phép khả năng cắm nóng.Chức năng giám sát chẩn đoán quang DDM / DOM có sẵn thông qua giao diện I2C, cung cấp thông tin chẩn đoán về các điều kiện hoạt động hiện tại.
Bộ thu phát CSFP BIDI LX20 này hoàn toàn phù hợp với tùy chọn 2 nhỏ gọn MSA dạng nhỏ gọn có thể cắm được (CSFP) MSA và được chứng nhận CE / RoHS.
Thông số kỹ thuật
| Dòng sản phẩm | Bộ thu phát hai chiều CSFP | Số bộ phận | GCS-B4312-B4312-20C |
| Bưu kiện | CSFP | Loại hình | 2x BiDi LX |
| ChútTỷ lệ(Gb / giây) | 1,25G / 1,25G | Đếm làn đường | 2x (Tx / Rx) |
| Phạm vi tiếp cận tối đa | 20km | Giao diện | Máy tính LC kép |
| Bước sóng TX(Đặc trưng) | 2x 1490nm | Bước sóng RX(Đặc trưng) | 2x 1310nm |
| Điện áp cung cấp | + 3.3V (điển hình) | Quyền lựcSự tiêu tán | ≤ 1,3W |
| Tia lazeLoại hình | DFB | PDLoại hình | GHIM |
| TXCông suất ra | -9 ~ -3dBm | RXNhạy cảm | <-22dBm |
| Tỷ lệ tuyệt chủng | > 9dB | Quá tải | > -3dBm |
| Ngân sách điện (dB) | 13dB | Chẩn đoán kỹ thuật số | Ủng hộ |
| Môi trường | Hoạt động: 0 đến 70 ° C | Sự bảo đảm | 3 năm |
| Bảo quản: -40 ° C đến 85 ° C | Trọng lượng | 0,025kg | |
| Các giao thức | Gigabit Ethernet, Tuân thủ MSA | ||
Đặc trưng
Đăng kí
Đặc điểm điện và quang học
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | ||
| Hệ thống điều khiển | ||||||||
| Bước sóng trung tâm | λc | 1470 | 1490 | 1510 | nm | |||
| Chiều rộng quang phổ (-20dB) | σ | 1 | nm | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||||
| Công suất đầu ra trung bình | Bĩu môi | -9 | -3 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | ER | 9 | dB | |||||
| Thời gian tăng / giảm quang học (20% ~ 80%) | tr / tf | 0,26 | ns | |||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 400 | 1800 | mV | 2 | |||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | |||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | ||||
| Cho phép | 0 | 0,8 | V | |||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0,8 | V | |||||
| Người nhận | ||||||||
| Bước sóng trung tâm | λc | 1290 | 1330 | nm | ||||
| Độ nhạy của máy thu | -23 | dBm | 3 | |||||
| Người nhận quá tải | -3 | dBm | 3 | |||||
| Khẳng định LOS | LOSD | -23 | dBm | |||||
| Khẳng định LOS | LOSMột | -35 | dBm | |||||
| LOS trễ | 1 | 4 | dB | |||||
| Đầu ra dữ liệu Swing khác biệt | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Cao | 2.0 | Vcc | V | ||||
| Thấp | 0,8 | V | ||||||
Ghi chú:
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 27-1 @ 1250Mbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
Mạch giao diện được đề xuất
