Thông tin chi tiết sản phẩm:
|
| Loại hình: | Bộ thu phát CSFP + 10Gbps | Tốc độ dữ liệu (Gbps): | 10,3Gb / giây / 10,3Gb / giây |
|---|---|---|---|
| Yếu tố hình thức: | CSFP + | Bước sóng (Ch1): | TX1310nm / RX1270nm |
| Bước sóng (Ch2): | Tx1270nm / Rx1330nm | Thành phần: | DFB + mã PIN |
| Quá trình lây truyền: | 20km | DOM / DDM: | Được hỗ trợ |
| Từ khóa: | Bộ thu phát 2 sợi quang BIDI 20km | ||
| Làm nổi bật: | SFP nhỏ gọn 10G,SFP nhỏ gọn DOM,Bộ thu phát BIDI kép |
||

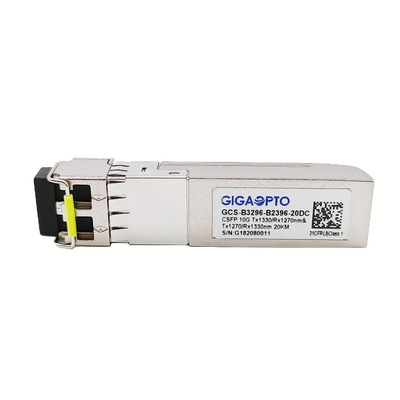

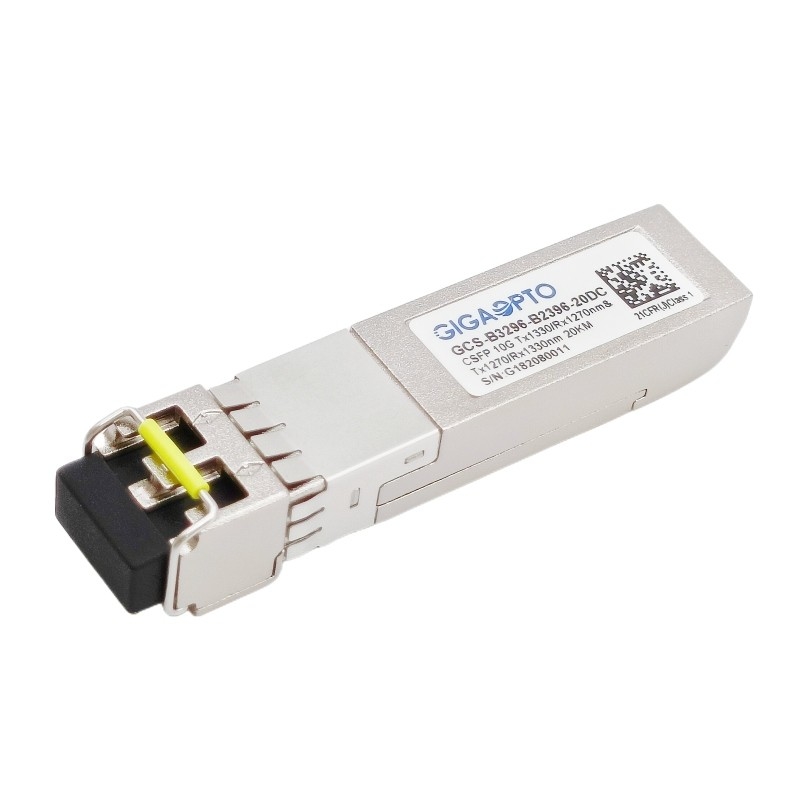

10.3Gbps 2 Fibre Compact SFP + Bộ thu phát Ch1-TX1330RX1270 Ch2-TX1270RX1330 20km LC SM
Sự mô tả
Bộ thu phát GCS-B3296-B2396-20DC là một mô-đun dạng nhỏ có thể cắm được cho các giao tiếp dữ liệu quang nối tiếp hai chiều như IEEE 802.3ae 10GBASE-BX bằng cách sử dụng bộ phát 1270/1330 nm và bộ thu 1330/1270 nm.
Bộ thu phát CSFP + này hoàn toàn tuân thủ tùy chọn MSA nhỏ gọn có thể cắm được (CSFP) MSA 2 cho 10GBASE-LR và Fibre Channel, cho phép hai kênh hai chiều độc lập trên mỗi cổng.
Nó có đầu nối SFP 20 chân để cho phép khả năng cắm nóng. Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C như được chỉ định trong MSA SFF-8472.
Thông số kỹ thuật
| Sản phẩmTên | 10G CSFP + Bộ thu phát | P / N | GCS-B3296-B2396-20DC |
| Yếu tố hình thức | CSFP + | Loại hình | 2 sợi quang hai chiều |
| ChútTỷ lệ (CH1 / CH2)) | 10,3Gb / giây / 10,3Gb / giây | Đếm làn đường | 2x (Tx / Rx) |
| Quá trình lây truyền | 20km | Giao diện | LC hai mặt UPC |
| Trung tâmBước sóng (CH1) | TX1330nm / RX1270nm | Trung tâmBước sóng (CH2) | TX1270nm / RX1330 |
| Điện áp | + 3.3V (điển hình) | Quyền lựcSự tiêu tán | ≤ 2.0W |
| Hệ thống điều khiểnLoại (CH1 / CH2) | DFB | Người nhậnLoại (CH1 / CH2) | PIN + TIA |
| TXQuyền lựcmỗi kênh | -2 ~ + 3dBm | RXNhạy cảmmỗi kênh | <-13dBm |
| Tỷ lệ tuyệt chủng | > 3,5dB | Độ bão hòa RX | > 0,5dBm |
| Quang họcNgân sách (dB) | 11dB | Chẩn đoán kỹ thuật số | ủng hộ |
| Môi trườngNhiệt độ | Hoạt động: 0 đến 70 ° C | Sự bảo đảm | 36 tháng |
| Bảo quản: -40 ° C đến 85 ° C | Đơn vịTrọng lượng | 30gram | |
| Tuân thủ | Liên kết Ethernet 10G, Tuân thủ MSA | ||
Đặc trưng
Đăng kí
Đặc điểm điện và quang học
| Tham số | Biểu tượng | Min. | Đặc trưng | Tối đa | Đơn vị |
| Đường kính lõi 9µm SMF | L | 20 | km | ||
| Tốc độ dữ liệu | 1,25 | 10.3 | Gb / giây | ||
| Hệ thống điều khiển | |||||
| Bước sóng trung tâm | λC | 1260 | 1270 | 1280 | nm |
| Chiều rộng quang phổ (-20dB) | Δλ | 1 | nm | ||
| Công suất đầu ra trung bình * (note3) | Bĩu môi | -2 | 3 | dBm | |
| Tỷ lệ tuyệt chủng @ 1250Mbps | ER | 3.5 | dB | ||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | ||
| Máy phát và hình phạt phân tán | TDP | 2 | dB | ||
| Công suất trung bình của máy phát TẮT | -30 | dBm | |||
| Người nhận | |||||
| Bước sóng trung tâm | λC | 1320 | 1330 | 1340 | nm |
| Độ nhạy của máy thu * (note4) | Pmin | -13 | dBm | ||
| Người nhận quá tải | Pmax | 0,5 | dBm | ||
| Trả lại mất mát | 12 | dB | |||
| Khẳng định LOS | LOSD | -14 | dBm | ||
| Khẳng định LOS | LOSA | -30 | dBm | ||
Lưu ý 3: Đầu ra được ghép nối thành sợi đơn mode 9 / 125μm.
Lưu ý 4: Được đo với ER kém nhất, BER nhỏ hơn 1E-12 và PRBS 231-1 ở tốc độ 10,3125Gbps.
Kích thước cơ học
Kích thước tính bằng milimét.Tất cả các kích thước là ± 0,1mm trừ khi có quy định khác.(Đơn vị: mm)
