Thông tin chi tiết sản phẩm:
|
| Loại sản phẩm: | Đôi 1000Base CSFP BIDI LX | Tốc độ dữ liệu: | 1,25Gb / giây |
|---|---|---|---|
| Bước sóng TX: | 2 x 1310nm | Bước sóng RX: | 2 x 1550nm |
| Thành phần: | FP + mã PIN | Chiều dài cáp: | 20km |
| Phương tiện truyền thông: | G.652 SMF | Điểm nổi bật: | Bộ thu phát sợi quang SFP nhỏ gọn |
| Làm nổi bật: | BIDI CSFP,Mô-đun CSFP,Mô-đun thu phát SFP 1G |
||

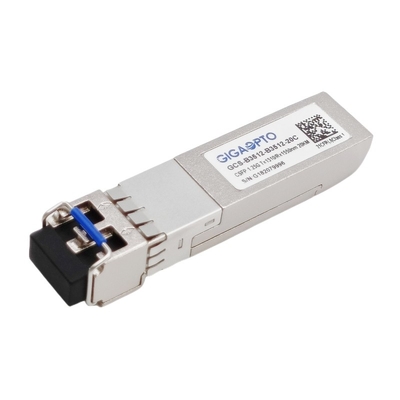

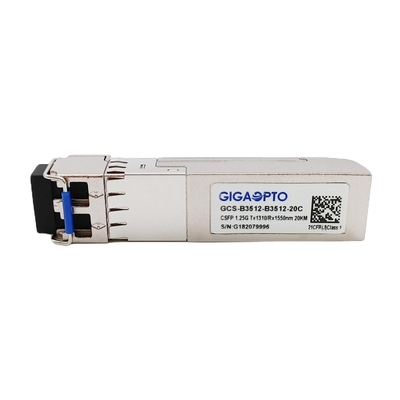

1.25G nhỏ gọn SFP (CSFP) kép BiDI 1310nm TX 1550 nm RX 20km
Sự mô tả
Bộ thu phát CSFF dạng nhỏ gọn này được thiết kế để cung cấp luồng lưu lượng hai chiều bằng cách sử dụng cổng SFP, do đó tăng gấp đôi mật độ cổng và giảm tiêu thụ điện năng với một nửa số cổng yêu cầu, hỗ trợ 2 x 1000Mbps lên đến 20 km trên 9 / Sợi đơn mode 125um.
Bộ thu phát CSFP BIDI LX có hai kênh giao tiếp dữ liệu độc lập, đối với mỗi kênh riêng biệt, bộ thu phát này sử dụng bộ phát Laser FP 1310nm có độ tin cậy cao và bộ thu Điốt quang mã PIN 1550nm, tất cả các mô-đun đều đáp ứng các yêu cầu an toàn về laser loại 1.
Nó có đầu nối SFP 20 chân để cho phép khả năng cắm nóng.Các chức năng chẩn đoán kỹ thuật số khả dụng thông qua giao diện I2C được chỉ định trong SFP MSA SFF-8472.
Bộ thu phát CSFP LX này hoàn toàn phù hợp với tùy chọn 2 nhỏ gọn MSA có thể cắm được với hệ số hình thức nhỏ (CSFP) và được chứng nhận CE / RoHS.
Thông số kỹ thuật
| Dòng sản phẩm | CSFP 1G kép | Số bộ phận | GCS-B3512-B3512-20C |
| Bưu kiện | CSFP | Loại hình | 2x BiDi LX |
| ChútTỷ lệ(Gb / giây) | 2x 1,25G | Đếm làn đường | 2x (Tx / Rx) |
| Độ dài liên kết tối đa | 20km | Kết nối | LC / UPC kép |
| Bước sóng TX(Đặc trưng) | 2x 1310nm | Bước sóng RX(Đặc trưng) | 2x 1550nm |
| Điện áp cung cấp | + 3.3V (điển hình) | Quyền lựcSự tiêu tán | ≤ 1,3W |
| Thành phần TX | FP | Thành phần RX | GHIM |
| TX Trung bìnhQuyền lực | -9 ~ -3dBm | RXNhạy cảm | <-22dBm |
| Tỷ lệ tuyệt chủng | > 9dB | Độ bão hòa RX | > -3dBm |
| Quang họcNgân sách (dB) | 13dB | DOM | Ủng hộ |
| Môi trường | Hoạt động: 0 đến 70 ° C | Sự bảo đảm | 3 năm |
| Bảo quản: -40 ° C đến 85 ° C | Trọng lượng | 0,025kg | |
| Các giao thức | Gigabit Ethernet, Tuân thủ MSA | ||
Đặc trưng
Đăng kí
Đặc điểm điện quang
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | ||
| Hệ thống điều khiển | ||||||||
| Bước sóng trung tâm | λc | 1260 | 1310 | 1360 | nm | |||
| Chiều rộng quang phổ (RMS) | ∆λ | 4 | nm | |||||
| Công suất đầu ra trung bình | Bĩu môi | -9 | -3 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | ER | 9 | dB | |||||
| Thời gian tăng / giảm quang học (20% ~ 80%) | tr / tf | 0,26 | ns | |||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 400 | 1800 | mV | 2 | |||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | |||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | ||||
| Cho phép | 0 | 0,8 | V | |||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0,8 | V | |||||
| Người nhận | ||||||||
| Bước sóng trung tâm | λc | 1480 | 1550 | 1580 | nm | |||
| Độ nhạy của máy thu | -23 | dBm | 3 | |||||
| Người nhận quá tải | -3 | dBm | 3 | |||||
| Khẳng định LOS | LOSD | -23 | dBm | |||||
| Khẳng định LOS | LOSMột | -35 | dBm | |||||
| LOS trễ | 1 | 4 | dB | |||||
| Đầu ra dữ liệu Swing khác biệt | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Cao | 2.0 | Vcc | V | ||||
| Thấp | 0,8 | V | ||||||
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 27-1 @ 1250Mbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
