Thông tin chi tiết sản phẩm:
|
| Loại hình: | 2-sợi 1G CSFP | Tốc độ dữ liệu (Gbps): | 1,244Gb / giây / 1,244Gb / giây |
|---|---|---|---|
| Bước sóng TX: | 2 x 1310nm | Bước sóng RX: | 2 x 1550nm |
| Thành phần: | DFB + mã PIN | Khoảng cách: | 40km |
| Nhiệt độ: | Thương mại | Từ khóa: | Bộ thu phát cáp quang CSFP 1.244G |
| Làm nổi bật: | 1000BASE CSFP,TX1550 CSFP,Bộ thu phát BIDI kép |
||

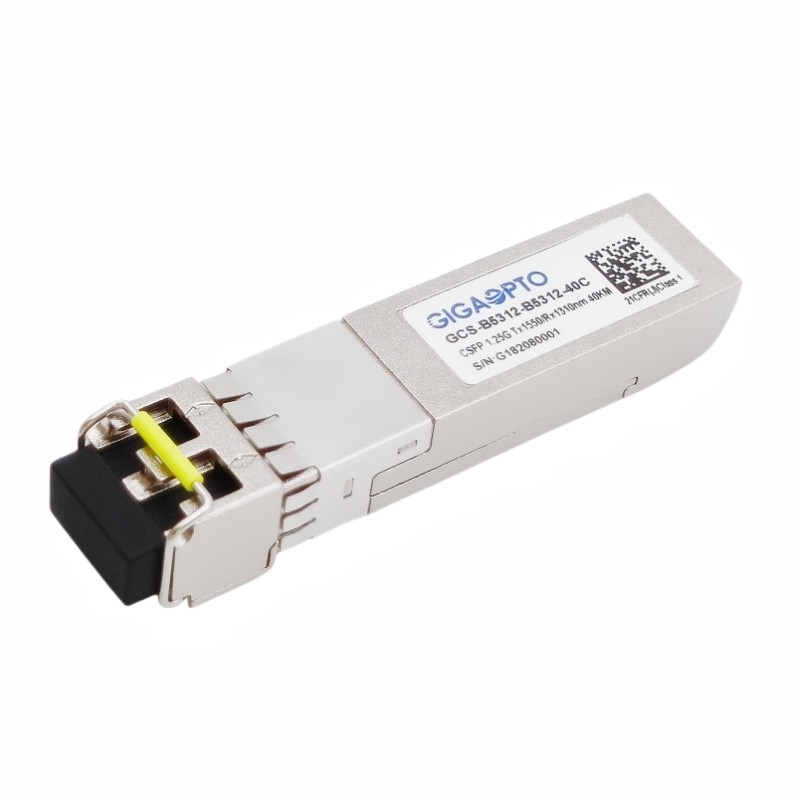

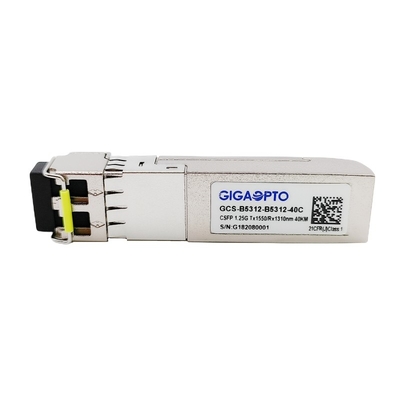

1000BASE CSFP Dual BIDI 40km Bộ thu phát TX1550 RX1310 SM LC DOM
Sự mô tả
Bộ thu phát CSFP GCS-B5312-B5312-40C này là sản phẩm có hiệu suất cao và độ ổn định cao hoạt động ở nhiệt độ tiêu chuẩn, cung cấp thông lượng 1000Base-BX 2 kênh lên đến 40km qua sợi quang đơn mode (SMF) sử dụng bước sóng danh nghĩa 1550nmTx / 1310nmRx qua một đầu nối LC.
Đối với mỗi kênh, bộ thu phát bao gồm ba phần: bộ phát laser DFB 1550nm, một diode quang PIN 1310nm tích hợp với bộ tiền khuếch đại trở kháng (TIA) và bộ điều khiển MCU.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.
Các bộ thu phát tương thích với Thỏa thuận đa nguồn SFP nhỏ gọn (MSA) và SFF-8472. Để biết thêm thông tin, vui lòng tham khảo SFP MSA
Thông số kỹ thuật
| Dòng sản phẩm | Bộ thu phát CSFP 1000Base kép | P / N | GCS-B5312-B5312-40C |
| Bưu kiện | SFP nhỏ gọn | Loại hình | 2 sợi BIDI |
| Dữ liệu-Tốc độ (Gbps) | 1,244G / 1,244G | Đếm làn đường | 2x (Tx / Rx) |
| Với tới | 40km | Kết nối | LC / UPC song công |
| Bước sóng TX | 2x 1550nm | Bước sóng RX | 2x 1310nm |
| Điện áp | + 3.3V (điển hình) | Sự tiêu thụ năng lượng | ≤ 1,3W |
| TX Loại hình | DFB | Loại RX | GHIM |
| Đầu ra TXQuyền lực | -5 ~ 0dBm | Độ nhạy RX | <-25dBm |
| Tỷ lệ tuyệt chủng | > 9dB | Bão hòa | > 0dBm |
| Quyền lực-budget (dB) | 20dB | DDM | Xây dựng trong |
| Môi trường | Hoạt động: tiêu chuẩn 0 đến 70 ° C | Sự bảo đảm | 36 tháng |
| Bảo quản: -40 ° C đến 85 ° C | MTBF | 1.000.000 giờ | |
| Các giao thức | 1000BASE Ethernet, Tuân thủ MSA, SFF-8472 | ||
Đặc trưng
Đăng kí
Đặc điểm điện quang
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | ||
| Hệ thống điều khiển | ||||||||
| Bước sóng trung tâm | λc | 1530 | 1550 | 1570 | nm | |||
| Chiều rộng quang phổ (-20dB) | σ | 1 | nm | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||||
| Công suất đầu ra trung bình | Bĩu môi | -5 | 0 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | ER | 9 | dB | |||||
| Thời gian tăng / giảm quang học (20% ~ 80%) | tr / tf | 0,26 | ns | |||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 400 | 1800 | mV | 2 | |||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | |||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | ||||
| Cho phép | 0 | 0,8 | V | |||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0,8 | V | |||||
| Người nhận | ||||||||
| Bước sóng trung tâm | λc | 1290 | 1310 | 1330 | nm | |||
| Độ nhạy của máy thu | -25 | dBm | 3 | |||||
| Người nhận quá tải | 0 | dBm | 3 | |||||
| Khẳng định LOS | LOSD | -27 | dBm | |||||
| Khẳng định LOS | LOSMột | -40 | dBm | |||||
| LOS trễ | 1 | 4 | dB | |||||
| Đầu ra dữ liệu Swing khác biệt | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Cao | 2.0 | Vcc | V | ||||
| Thấp | 0,8 | V | ||||||
Ghi chú:
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 223-1 @ 1244Mbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
