100BASE Bộ thu phát sợi quang hai chiều SFP nhỏ gọn TX1310nm RX1550nm LC 20km DOM

100BASE Bộ thu phát sợi quang hai chiều SFP nhỏ gọn TX1310nm RX1550nm LC 20km DOM
100BASE Bộ thu phát sợi quang hai chiều SFP nhỏ gọn TX1310nm RX1550nm LC 20km DOM 100BASE Bộ thu phát sợi quang hai chiều SFP nhỏ gọn TX1310nm RX1550nm LC 20km DOM 100BASE Bộ thu phát sợi quang hai chiều SFP nhỏ gọn TX1310nm RX1550nm LC 20km DOM 100BASE Bộ thu phát sợi quang hai chiều SFP nhỏ gọn TX1310nm RX1550nm LC 20km DOM

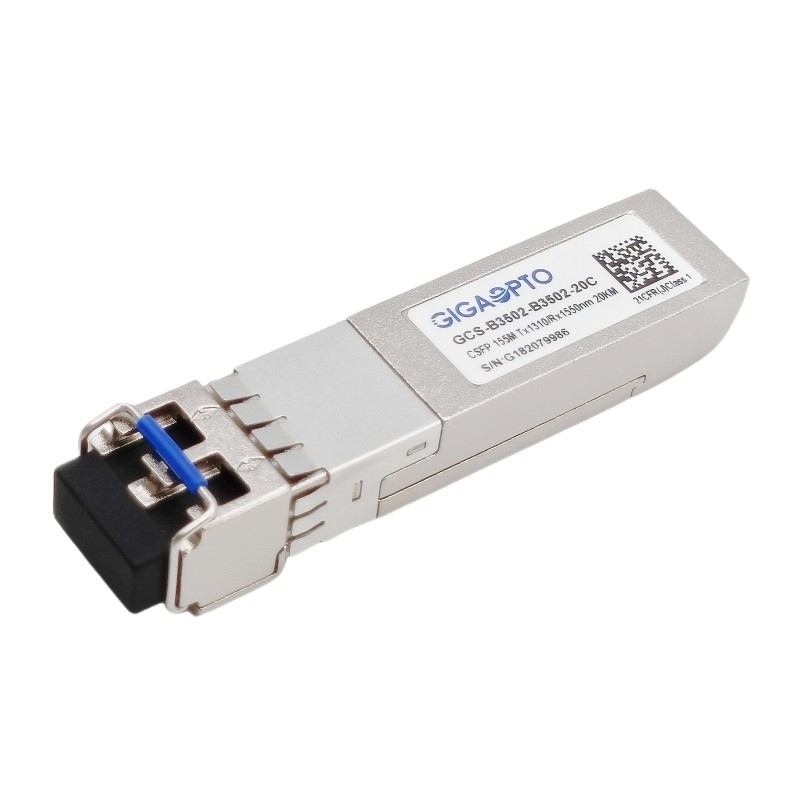

Hình ảnh lớn :  100BASE Bộ thu phát sợi quang hai chiều SFP nhỏ gọn TX1310nm RX1550nm LC 20km DOM

Thông tin chi tiết sản phẩm:
Nguồn gốc: Thâm Quyến, Trung Quốc
Hàng hiệu: Gigaopto
Chứng nhận: CE,FCC,RoHs, TUV,UL
Số mô hình: GCS-B3502-B3502-20C
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: negotiable
chi tiết đóng gói: Gói đơn , 10 hoặc 20 chiếc mỗi khay , 30 hoặc 50 hoặc 100 chiếc mỗi hộp, 400 hoặc 600 chiếc mỗi thùn
Thời gian giao hàng: 1-5 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 50.000 chiếc / tháng

100BASE Bộ thu phát sợi quang hai chiều SFP nhỏ gọn TX1310nm RX1550nm LC 20km DOM

Sự miêu tả
Loại sản phẩm: 100BASE CSFP LX20 Tốc độ bit: 155 Mbps / 155 Mbps
Bước sóng (Ch1): TX1550nm / RX1310nm Bước sóng (Ch2): TX1550nm / RX1310nm
Khoảng cách liên kết: 20km Kết nối: LC kép
DOM / DDM: Được hỗ trợ
Làm nổi bật:

100BASE Compact SFP

,

TX1310nm Compact SFP

,

RX1550nm Cáp quang hai chiều

Bộ thu phát sợi quang hai chiều 100BASE CSFP TX1310nmRX1550nm LC 20km DOM





Sự mô tả



GCS-B3502-B3502-20C là mô-đun thu phát CSFP hiệu suất cao cho các liên kết dữ liệu Fast Ethernet.

Nó được thiết kế đặc biệt cho hiệu suất cao tích hợp hai liên kết hai chiều trên một sợi quang đơn chế độ song công, mỗi liên kết hỗ trợ thông lượng 155Mbps và truyền 20km với giao diện LC.

Đối với mỗi kênh, bộ thu phát BIDI này bao gồm một bộ phát laser DFB 1310nm và một điốt quang PIN 1550nm, tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser Loại 1.

Nó có đầu nối SFP 20 chân để cho phép khả năng cắm nóng.Các chức năng chẩn đoán kỹ thuật số khả dụng thông qua giao diện I2C được chỉ định trong SFP MSA SFF-8472.

Bộ thu phát CSFP LX này hoàn toàn phù hợp với tùy chọn 2 nhỏ gọn MSA có thể cắm được với hệ số hình thức nhỏ (CSFP) và được chứng nhận CE / RoHS.





Đặc trưng



Dòng sản phẩm 100Base CSFP LX20 Psố nghệ thuật GCS-B3502-B3502-20C
Bao bì CSFP Loại hình 2 BOSA mỗi cổng
Tốc độ dữ liệu(Ch1 / Ch2) 155 Mbps / 155 Mbps Đếm làn đường 2x (Tx / Rx)
Khoảng cách liên kết 20km Kết nối LC song công
Bước sóng-Ch1 TX1310nm / RX1550nm Bước sóng-Ch2 TX1310nm / RX1550nm
Vôn + 3,3V Quyền lựcSự tiêu tán ≤ 1,3W
Tia lazeLoại hình Laser DFB Điốt quangLoại hình GHIM
TXCông suất ra -13 ~ -9dBm RXNhạy cảm <-32dBm
Tỷ lệ tuyệt chủng > 9dB RXQuá tải > -3dBm
Ngân sách điện (dB) 19dB DDM / DOM Ủng hộ
Nhiệt độ Hoạt động: 0 đến 70 ° C Sự bảo đảm 3 năm
Bảo quản: -40 ° C đến 85 ° C Đơn vị Trọng lượng 25gram
Các giao thức Fast Ethernet, tuân thủ MSA





Đặc trưng



  • 2 Bộ thu phát CSFP hai hướng sợi quang
  • Hỗ trợ liên kết dữ liệu hai chiều 155Mbps
  • Laser DFB 1310nm và điốt quang PIN 1550nm
  • Truyền tối đa 20km trên SMF 9 / 125µm
  • Đầu nối LC song công
  • + Nguồn điện đơn 3.3V
  • Tuân theo CSFP MSA Tùy chọn 2 và SFF-8472
  • Tương thích với hệ thống SONET OC-3
  • Nhiệt độ trường hợp hoạt động: 0 đến + 70 ° C (Thương mại) / -20 ~ + 80 ° C (Mở rộng) / -40 ° C đến + 85 ° C (Công nghiệp)
  • Tuân thủ RoHS và không có chì
  • Tiêu chuẩn an toàn quốc tế về laser loại 1 Tuân theo tiêu chuẩn IEC 60825





Đăng kí



  • Hệ thống SONET OC-3
  • Ethernet nhanh
  • Chuyển sang giao diện Chuyển đổi
  • Ứng dụng FTTH Point to Point
  • Các hệ thống truyền dẫn quang khác





Đặc điểm điện và quang học



Tham số Biểu tượng Min Đặc trưng Max Đơn vị Ghi chú
Hệ thống điều khiển
Bước sóng trung tâm λc 1290 1310 1330 nm
Chiều rộng quang phổ (-20dB) σ     1 nm
Tỷ lệ triệt tiêu chế độ bên SMSR 30     dB
Công suất đầu ra trung bình Bĩu môi -13   -9 dBm 1
Tỷ lệ tuyệt chủng ER 9     dB
Thời gian tăng / giảm quang học (20% ~ 80%) tr / tf     0,26 ns
Đầu vào dữ liệu Swing Differential VTRONG 400   1800 mV 2
Trở kháng vi sai đầu vào ZTRONG 90 100 110 Ω

TX Disable

Vô hiệu hóa   2.0   Vcc V
Cho phép   0   0,8 V

Lỗi TX

Lỗi   2.0   Vcc V
Bình thường   0   0,8 V
Người nhận
Bước sóng trung tâm λc 1530 1550 1570 nm
Độ nhạy của máy thu       -32 dBm 3
Người nhận quá tải   -3     dBm 3
Khẳng định LOS LOSD     -32 dBm
Khẳng định LOS LOSMột -45     dBm
LOS trễ   1   4 dB
Đầu ra dữ liệu Swing khác biệt Vout 400   1800 mV 4

LOS

Cao 2.0   Vcc V
Thấp     0,8 V

Ghi chú:

  • Công suất quang được đưa vào SMF.
  • Đầu vào PECL, được ghép nối với AC bên trong và kết thúc.
  • Được đo bằng mẫu thử nghiệm PRBS 27-1 @ 155Mbps, BER ≤1 × 10-12.
  • Được ghép nối bên trong AC.
