Thông tin chi tiết sản phẩm:
|
| Loại sản phẩm: | 100M SFP BIDI LX20 nhỏ gọn | Tốc độ bit: | 100Mbps / 100Mbps |
|---|---|---|---|
| Bước sóng (Ch1): | TX1550nm / RX1310nm | Bước sóng (Ch2): | TX1550nm / RX1310nm |
| Phạm vi tiếp cận liên kết: | 20km | Giao diện: | LC kép |
| Nhiệt độ: | Thương mại | Từ khóa: | 100Mbps BIDI SFP nhỏ gọn |
| Làm nổi bật: | SFP nhỏ gọn 100Mbps,SFP nhỏ gọn 20km,Bộ thu phát quang hai chiều RX1310nm |
||

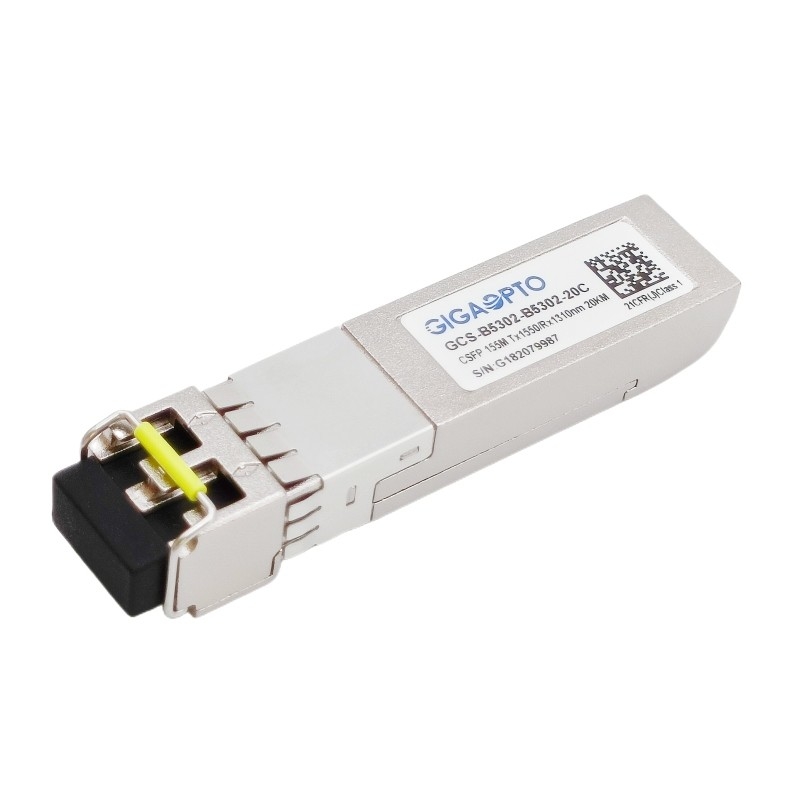

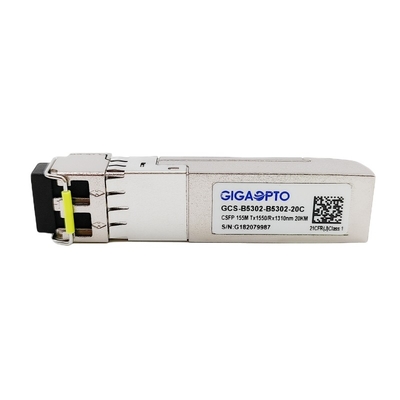

Bộ thu phát quang hai chiều SFP nhỏ gọn 100Mbps TX1550nmRX1310nm LC 20km DOM
Sự mô tả
GCS-B5302-B5302-20C được thiết kế đặc biệt cho hiệu suất cao tích hợp hai liên kết hai chiều trên sợi quang đơn chế độ song công, mỗi liên kết hỗ trợ thông lượng 155Mbps và truyền 20 km với giao diện LC.
Nó có đầu nối SFP 20 chân để cho phép khả năng cắm nóng.Các chức năng chẩn đoán kỹ thuật số khả dụng thông qua giao diện I2C được chỉ định trong SFP MSA SFF-8472.
Bộ thu phát CSFP LX này hoàn toàn phù hợp với tùy chọn 2 nhỏ gọn MSA có thể cắm được với hệ số hình thức nhỏ (CSFP) và được chứng nhận CE / RoHS.
Đặc trưng
| Dòng sản phẩm | 100Mbps SFP BIDI nhỏ gọn | Psố nghệ thuật | GCS-B5302-B5302-20C |
| Yếu tố hình thức | SFP nhỏ gọn | Loại hình | 2 BOSA trên mỗi cổng sfp |
| Tốc độ dữ liệu(Ch1 / Ch2) | 155 Mbps / 155 Mbps | Đếm làn đường | 2x (Tx / Rx) |
| Chiều dài cáp | 20km | Giao diện | LC kép |
| Bước sóng-Ch1 | TX1550nm / RX1310nm | Bước sóng-Ch2 | TX1550nm / RX1310nm |
| Quyền lựcVôn | + 3,3V | Quyền lựcSự tiêu tán | ≤ 1,3W |
| Tia lazeLoại hình | Laser DFB | Bộ tách sóng quangLoại hình | GHIM |
| TX Trung bìnhQuyền lực | -13 ~ -9dBm | RXNhạy cảm | <-32dBm |
| Tỷ lệ tuyệt chủng | > 9dB | RX Bão hòa | > -3dBm |
| Quang họcNgân sách (dB) | 19dB | Chẩn đoán kỹ thuật số | Ủng hộ |
| Nhiệt độ | Hoạt động: 0 đến 70 ° C | Sự bảo đảm | 3 năm |
| Bảo quản: -40 ° C đến 85 ° C | Đơn vị Trọng lượng | 25gram | |
| Các giao thức | Fast Ethernet, tuân thủ MSA | ||
Đặc trưng
Đăng kí
Đặc điểm điện và quang học
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | ||
| Hệ thống điều khiển | ||||||||
| Bước sóng trung tâm | λc | 1530 | 1550 | 1570 | nm | |||
| Chiều rộng quang phổ (-20dB) | σ | 1 | nm | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||||
| Công suất đầu ra trung bình | Bĩu môi | -13 | -9 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | ER | 9 | dB | |||||
| Thời gian tăng / giảm quang học (20% ~ 80%) | tr / tf | 0,26 | ns | |||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 400 | 1800 | mV | 2 | |||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | |||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | ||||
| Cho phép | 0 | 0,8 | V | |||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0,8 | V | |||||
| Người nhận | ||||||||
| Bước sóng trung tâm | λc | 1290 | 1330 | nm | ||||
| Độ nhạy của máy thu | -32 | dBm | 3 | |||||
| Người nhận quá tải | -3 | dBm | 3 | |||||
| Khẳng định LOS | LOSD | -32 | dBm | |||||
| Khẳng định LOS | LOSMột | -45 | dBm | |||||
| LOS trễ | 1 | 4 | dB | |||||
| Đầu ra dữ liệu Swing khác biệt | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Cao | 2.0 | Vcc | V | ||||
| Thấp | 0,8 | V | ||||||
Ghi chú:
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 27-1 @ 155Mbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
