Thông tin chi tiết sản phẩm:
|
| Loại sản phẩm: | 155Mbps CSFP EX | Băng thông (Ch1 / Ch2): | 155 Mbps / 155 Mbps |
|---|---|---|---|
| Bước sóng (Ch1 / Ch2)): | TX_1490nm / RX_1310nm | Khoảng cách sợi quang: | 40km |
| Loại LD / PD: | DFB + mã PIN | Nhiệt độ: | tiêu chuẩn 0 đến 70 ° C |
| Kết nối: | LC | Từ khóa: | Mô-đun thu phát quang CSFP BIDI |
| Làm nổi bật: | 2x SFP nhỏ gọn 155Mbps,SFP nhỏ gọn LC,sfp 1310nm 1490nm |
||

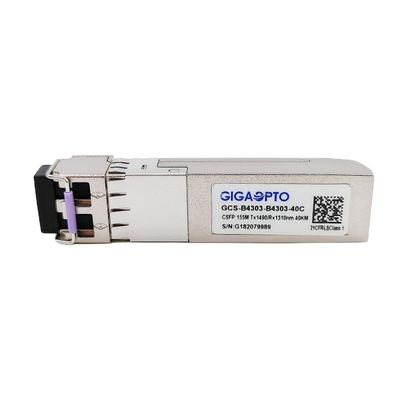

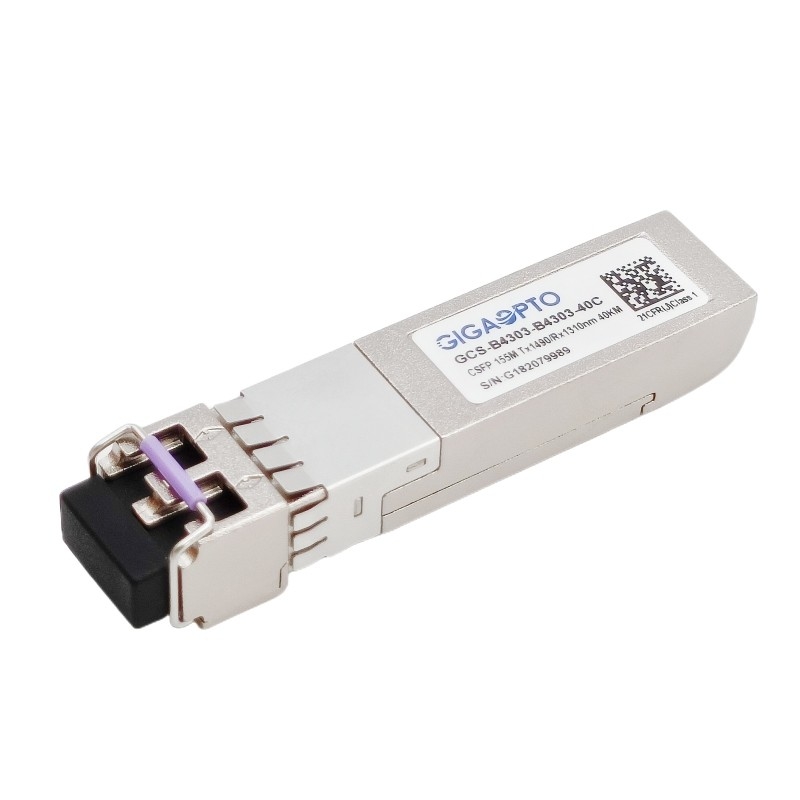

2x 155Mbps TX_1490nm / RX_1310nm Bộ thu phát CSFP BIDI LC 40km DOM
Sự mô tả
GCS-B4303-B4303-40C nhỏ gọn có thể cắm được (CSFP) là một phiên bản của SFP có cùng hệ số hình thức cơ học cho phép hai kênh hai chiều độc lập trên mỗi cổng.
Nó bao gồm hai BOSA trong một cổng SFP, mỗi BOSA bao gồm một máy phát laser DFB 1490nm chất lượng cao và điốt quang PIN 1310nm độ nhạy cao, cung cấp thông lượng 155Mbps với đường truyền liên kết 40km.
Nó có đầu nối SFP 20 chân để cho phép khả năng cắm nóng.Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C được chỉ định trong SFP MSA SFF-8472, các bộ theo dõi thời gian thực về nhiệt độ, điện áp nguồn, dòng phân cực laser, công suất đầu ra trung bình của laser và công suất đầu ra nhận được cung cấp.
Bộ thu phát CSFP hai sợi quang này hoàn toàn phù hợp với tùy chọn 2 nhỏ gọn MSA dạng nhỏ gọn có thể cắm được (CSFP) MSA và được chứng nhận CE / RoHS.
Đặc trưng
| Dòng sản phẩm | 2x 155Mbps CSFP BIDI | Pkhông có nghệ thuật. | GCS-B4303-B4303-40C |
| Bưu kiện | CSFP | Loại hình | 2x BIDI trên mỗi cổng SFP |
| Dữ liệu-Tỷ lệ(Ch1 / Ch2) | 155 Mbps / 155 Mbps | Đếm làn đường | 2x (Tx / Rx) |
| Quá trình lây truyền | 40km @ G652 SMF | Kết nối | LC hai mặt |
| Bước sóng-Ch1 | TX_1490nm / RX_1310nm | Bước sóng-Ch2 | TX_1490nm / RX_1310nm |
| Quyền lựcVôn | + 3,3V | Quyền lựcSự tiêu tán | ≤ 1,3W |
| Hệ thống điều khiểnLoại hình | Laser DFB | Người nhậnLoại hình | Điốt quang PIN / TIA |
| Tngười ransmitterQuyền lực | -1 ~ -4dBm | Rmáy thu phátNhạy cảm | <-39dBm |
| Tỷ lệ tuyệt chủng | > 9dB | Quá tải | > -3dBm |
| Quang họcNgân sách (dB) | 38dB | Chẩn đoán kỹ thuật số | Ủng hộ |
| Môi trường | Hoạt động: 0 đến 70 ° C | Sự bảo đảm | 3 năm |
| Bảo quản: -40 ° C đến 85 ° C | Đơn vị Trọng lượng | 25gram | |
| Các giao thức | Fast Ethernet, tuân thủ MSA | ||
Đặc trưng
Đăng kí
Đặc điểm điện và quang học
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | ||
| Hệ thống điều khiển | ||||||||
| Bước sóng trung tâm | λc | 1470 | 1490 | 1510 | nm | |||
| Chiều rộng quang phổ (-20dB) | σ | 1 | nm | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||||
| Công suất đầu ra trung bình | Bĩu môi | -4 | -1 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | ER | 9 | dB | |||||
| Thời gian tăng / giảm quang học (20% ~ 80%) | tr / tf | 0,26 | ns | |||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 400 | 1800 | mV | 2 | |||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | |||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | ||||
| Cho phép | 0 | 0,8 | V | |||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0,8 | V | |||||
| Người nhận | ||||||||
| Bước sóng trung tâm | λc | 1290 | 1330 | nm | ||||
| Độ nhạy của máy thu | -35 | dBm | 3 | |||||
| Người nhận quá tải | -3 | dBm | 3 | |||||
| Khẳng định LOS | LOSD | -35 | dBm | |||||
| Khẳng định LOS | LOSMột | -45 | dBm | |||||
| LOS trễ | 1 | 4 | dB | |||||
| Đầu ra dữ liệu Swing khác biệt | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Cao | 2.0 | Vcc | V | ||||
| Thấp | 0,8 | V | ||||||
Ghi chú:
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 223-1 @ 155Mbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
