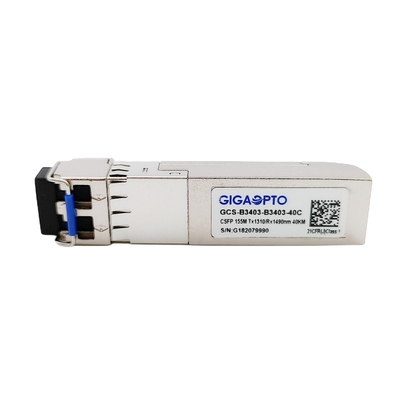

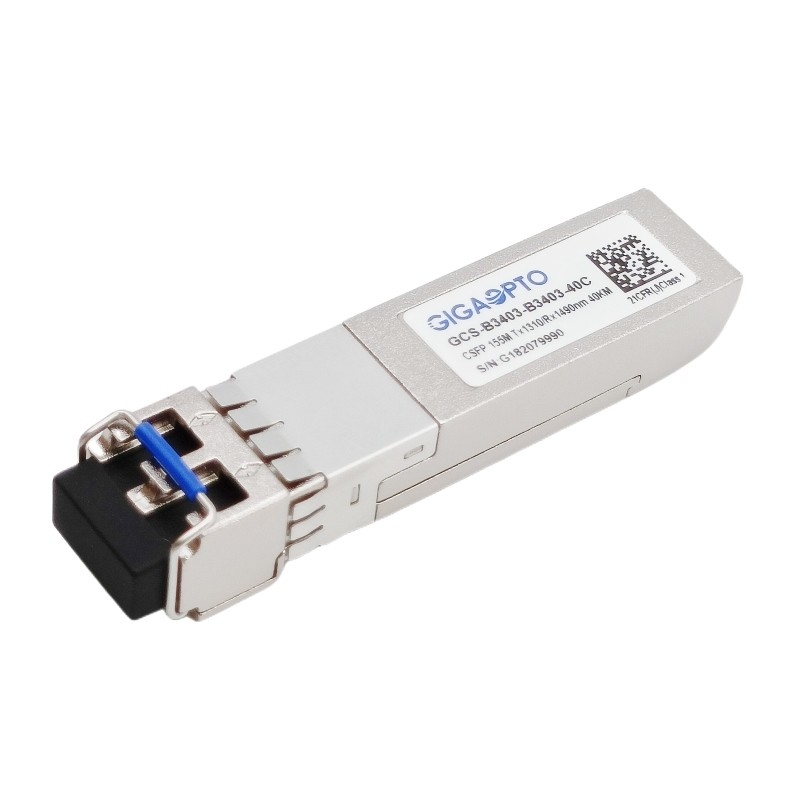

Kênh kép Bộ thu phát SFP BIDI nhỏ gọn 155Mbps TX1310nm RX1490nm LC 40km DOM

Kênh kép Bộ thu phát SFP BIDI nhỏ gọn 155Mbps TX1310nm RX1490nm LC 40km DOM
Kênh kép Bộ thu phát SFP BIDI nhỏ gọn 155Mbps TX1310nm RX1490nm LC 40km DOM Kênh kép Bộ thu phát SFP BIDI nhỏ gọn 155Mbps TX1310nm RX1490nm LC 40km DOM Kênh kép Bộ thu phát SFP BIDI nhỏ gọn 155Mbps TX1310nm RX1490nm LC 40km DOM Kênh kép Bộ thu phát SFP BIDI nhỏ gọn 155Mbps TX1310nm RX1490nm LC 40km DOM

Hình ảnh lớn :  Kênh kép Bộ thu phát SFP BIDI nhỏ gọn 155Mbps TX1310nm RX1490nm LC 40km DOM

Thông tin chi tiết sản phẩm:
Nguồn gốc: Thâm Quyến, Trung Quốc
Hàng hiệu: Gigaopto
Chứng nhận: CE,FCC,RoHs, TUV,UL
Số mô hình: GCS-B3403-B3403-40C
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: negotiable
chi tiết đóng gói: Gói đơn , 10 hoặc 20 chiếc mỗi khay , 30 hoặc 50 hoặc 100 chiếc mỗi hộp, 400 hoặc 600 chiếc mỗi thùn
Thời gian giao hàng: 1-5 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 50.000 chiếc / tháng

Kênh kép Bộ thu phát SFP BIDI nhỏ gọn 155Mbps TX1310nm RX1490nm LC 40km DOM

Sự miêu tả
Loại sản phẩm: Bộ thu phát SFP BIDI nhỏ gọn 155Mbps Tốc độ bit: 155 Mbps / 155 Mbps
Bước sóng (Ch1): TX1310nm / RX1490nm Bước sóng (Ch2): TX1310nm / RX1490nm
Chiều dài cáp: 40km Kết nối: LC / UPC kép
Thành phần: FP + mã PIN Từ khóa: Bộ thu phát SFP nhỏ gọn kênh đôi
Làm nổi bật:

SFP nhỏ gọn kênh đôi

,

SFP nhỏ gọn RX1490nm

,

CSFP 155Mbps

Bộ thu phát SFP nhỏ gọn 155Mbps Bi-Di SFP 1310nm TX1490 nm RX 40km





Sự mô tả



GCS-B3403-B3403-40C có thể cắm được hệ số dạng nhỏ gọn (CSFP) là một phiên bản của SFP có cùng hệ số dạng cơ học cho phép hai kênh hai chiều độc lập trên mỗi cổng.

Nó bao gồm hai BOSA trong một cổng SFP, mỗi BOSA bao gồm một máy phát laser 1310nm FP chất lượng cao và điốt quang PIN 1490nm có độ nhạy cao, cung cấp thông lượng 155Mbps với đường truyền liên kết 40km.

Nó có đầu nối SFP 20 chân để cho phép khả năng cắm nóng.Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C được chỉ định trong SFP MSA SFF-8472, các bộ theo dõi thời gian thực về nhiệt độ, điện áp nguồn, dòng phân cực laser, công suất đầu ra trung bình của laser và công suất đầu ra nhận được cung cấp.

Bộ thu phát SFP nhỏ gọn 155Mbps này hoàn toàn phù hợp với tùy chọn 2 nhỏ gọn MSA có thể cắm được với hệ số hình thức nhỏ (CSFP) và được chứng nhận CE / RoHS.





Đặc trưng



Dòng sản phẩm 155Mbps SFP Dual BIDI nhỏ gọn P/N GCS-B3403-B3403-40C
Yếu tố hình thức SFP nhỏ gọn Loại hình Kênh BIDI kép trên mỗi cổng SFP
Tốc độ dữ liệu(Ch1 / Ch2) 155 Mbps / 155 Mbps Đếm làn đường 2x (Tx / Rx)
Quá trình lây truyền 40km @ SMF Kết nối LC hai mặt
Bước sóng-Ch1 TX1310nm / RX1490nm Bước sóng-Ch2 TX1310nm / RX1490nm
Quyền lựcVôn + 3,3V Quyền lựcSự tiêu tán ≤ 1,3W
Hệ thống điều khiểnLoại hình Laser FP Người nhậnLoại hình PIN / TIA
TX Trung bìnhQuyền lực -1 ~ -4dBm RXNhạy cảm <-39dBm
Tỷ lệ tuyệt chủng > 9dB RX Bão hòa > -3dBm
Quang họcNgân sách (dB) 38dB Chẩn đoán kỹ thuật số Ủng hộ
Nhiệt độ Hoạt động: 0 đến 70 ° C Sự bảo đảm 3 năm
Bảo quản: -40 ° C đến 85 ° C Đơn vị Trọng lượng 25gram
Các giao thức Fast Ethernet, tuân thủ MSA





Đặc trưng



  • Bộ thu phát CSFP hai hướng hai sợi quang
  • Hỗ trợ liên kết dữ liệu hai chiều 155Mbps
  • Laser FP 1310nm và điốt quang PIN 1490nm
  • Truyền tối đa 40km trên SMF 9 / 125µm
  • Đầu nối LC song công
  • + Nguồn điện đơn 3.3V
  • Tuân theo CSFP MSA Tùy chọn 2 và SFF-8472
  • Tương thích với hệ thống SONET OC-3
  • Nhiệt độ trường hợp hoạt động: 0 đến + 70 ° C (Thương mại) / -20 ~ + 80 ° C (Mở rộng) / -40 ° C đến + 85 ° C (Công nghiệp)
  • Tuân thủ RoHS và không có chì
  • Tiêu chuẩn an toàn quốc tế về laser loại 1 Tuân theo tiêu chuẩn IEC 60825



Đăng kí



  • Hệ thống SONET OC-3
  • Ethernet nhanh
  • Chuyển sang giao diện Chuyển đổi
  • Ứng dụng FTTH Point to Point
  • Các hệ thống truyền dẫn quang khác



Đặc điểm điện và quang học



Tham số Biểu tượng Min Đặc trưng Max Đơn vị Ghi chú
Hệ thống điều khiển
Bước sóng trung tâm λc 1260 1310 1360 nm
Chiều rộng quang phổ (RMS) ∆λ     4 nm
Công suất đầu ra trung bình Bĩu môi -1   -4 dBm 1
Tỷ lệ tuyệt chủng ER 9     dB
Thời gian tăng / giảm quang học (20% ~ 80%) tr / tf     0,26 ns
Đầu vào dữ liệu Swing Differential VTRONG 400   1800 mV 2
Trở kháng vi sai đầu vào ZTRONG 90 100 110 Ω

TX Disable

Vô hiệu hóa   2.0   Vcc V
Cho phép   0   0,8 V

Lỗi TX

Lỗi   2.0   Vcc V
Bình thường   0   0,8 V
Người nhận
Bước sóng trung tâm λc 1470   1510 nm
Độ nhạy của máy thu       -35 dBm 3
Người nhận quá tải   -3     dBm 3
Khẳng định LOS LOSD     -35 dBm
Khẳng định LOS LOSMột -45     dBm
LOS trễ   1   4 dB
Đầu ra dữ liệu Swing khác biệt Vout 400   1800 mV 4

LOS

Cao 2.0   Vcc V
Thấp     0,8 V

Ghi chú:

1. Công suất quang học được phóng vào SMF.

2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.

3. Được đo bằng mẫu thử nghiệm PRBS 223-1 @ 155Mbps, BER ≤1 × 10-12.

4. AC-ghép nối bên trong.
