Thông tin chi tiết sản phẩm:
|
| Loại sản phẩm: | 2 Sợi 100Base CSFP BIDI EX | Tốc độ dữ liệu (Ch1 / Ch2): | 155 Mbps / 155 Mbps |
|---|---|---|---|
| Bước sóng (Ch1 / Ch2): | TX_1310nm / RX_1550nm | Quá trình lây truyền: | 40km |
| Thành phần: | FP + mã PIN | Nhiệt độ: | Thương mại |
| Kết nối: | LC kép | Từ khóa: | Bộ thu phát 2 sợi quang BIDI EX |
| Làm nổi bật: | RX 1550nm CSFP,TX 1310nm CSFP,100Base CSFP |
||

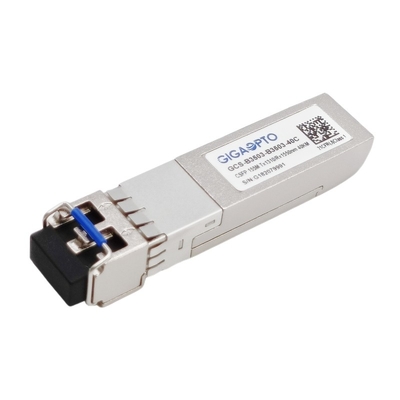

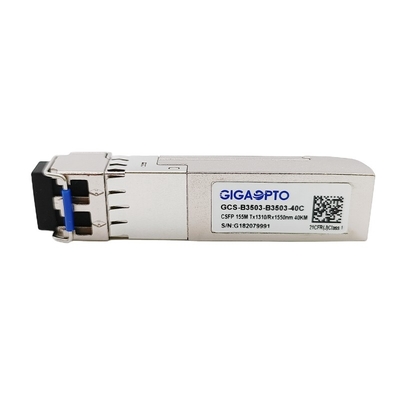

Bộ thu phát Bi-Di SFP nhỏ gọn 155Mbps 1310nm TX 1550nm RX 40km
Sự mô tả
Bộ thu phát 2 Fiber 100Base CSFP này là sản phẩm có công suất cực thấp (tiêu thụ điện năng <1,3W), hiệu suất cao và độ ổn định cao hoạt động trong nhiệt độ thương mại, hỗ trợ 155Mbps và khoảng cách truyền 40km với cáp SMF.
Bộ thu phát bao gồm ba phần: bộ phát laser DFB, điốt quang PIN được tích hợp với bộ tiền khuếch đại trở kháng xuyên (TIA) và bộ điều khiển MCU.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.
Các bộ thu phát tương thích với Thỏa thuận đa nguồn Compact SFP (MSA) và SFF-8472.
Đặc trưng
| Dòng sản phẩm | 2 sợi 100Base CSFP | Pkhông có nghệ thuật. | GCS-B3503-B3503-40C |
| Bưu kiện | CSFP | Loại hình | 2x BIDI trên mỗi cổng SFP |
| Dữ liệu-Tỷ lệ(Ch1 / Ch2) | 155 Mbps / 155 Mbps | Đếm làn đường | 2x (Tx / Rx) |
| Quá trình lây truyền | 40km @ G652 SMF | Kết nối | LC hai mặt |
| Bước sóng-Ch1 | TX_1310nm / RX_1550nm | Bước sóng-Ch2 | TX_1310nm / RX_1550nm |
| Quyền lựcVôn | + 3,3V | Quyền lựcSự tiêu tán | ≤ 1,3W |
| Hệ thống điều khiểnLoại hình | Laser FP | Người nhậnLoại hình | Điốt quang mã PIN |
| Tngười ransmitterQuyền lực | -1 ~ -4dBm | Rmáy thu phátNhạy cảm | <-39dBm |
| Tỷ lệ tuyệt chủng | > 9dB | Quá tải | > -3dBm |
| Quang họcNgân sách (dB) | 38dB | Chẩn đoán kỹ thuật số | Ủng hộ |
| Môi trường | Hoạt động: 0 đến 70 ° C | Sự bảo đảm | 3 năm |
| Bảo quản: -40 ° C đến 85 ° C | Đơn vị Trọng lượng | 25gram | |
| Các giao thức | Fast Ethernet, tuân thủ MSA | ||
Đặc trưng
Đăng kí
Đặc điểm điện và quang học
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | ||
| Hệ thống điều khiển | ||||||||
| Bước sóng trung tâm | λc | 1260 | 1310 | 1360 | nm | |||
| Chiều rộng quang phổ (RMS) | ∆λ | 4 | nm | |||||
| Công suất đầu ra trung bình | Bĩu môi | -1 | -4 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | ER | 9 | dB | |||||
| Thời gian tăng / giảm quang học (20% ~ 80%) | tr / tf | 0,26 | ns | |||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 400 | 1800 | mV | 2 | |||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | |||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | ||||
| Cho phép | 0 | 0,8 | V | |||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0,8 | V | |||||
| Người nhận | ||||||||
| Bước sóng trung tâm | λc | 1530 | 1570 | nm | ||||
| Độ nhạy của máy thu | -35 | dBm | 3 | |||||
| Người nhận quá tải | -3 | dBm | 3 | |||||
| Khẳng định LOS | LOSD | -35 | dBm | |||||
| Khẳng định LOS | LOSMột | -45 | dBm | |||||
| LOS trễ | 1 | 4 | dB | |||||
| Đầu ra dữ liệu Swing khác biệt | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Cao | 2.0 | Vcc | V | ||||
| Thấp | 0,8 | V | ||||||
Ghi chú:
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 223-1 @ 155Mbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
