Thông tin chi tiết sản phẩm:
|
| Loại hình: | 2-sợi 100Base CSFP | Tốc độ dữ liệu (Gbps): | 155Mbps kép |
|---|---|---|---|
| Bước sóng TX: | 2 x 1550nm | Bước sóng RX: | 2 x 1310nm |
| Thành phần: | DFB + mã PIN | Khoảng cách: | 40km |
| DOM / DDM: | Được hỗ trợ | Từ khóa: | Bộ thu phát 100Base-BX CSFP |
| Làm nổi bật: | 100BASE BX CSFP,CSFP Dual BIDI,Bộ thu phát DOM SM |
||

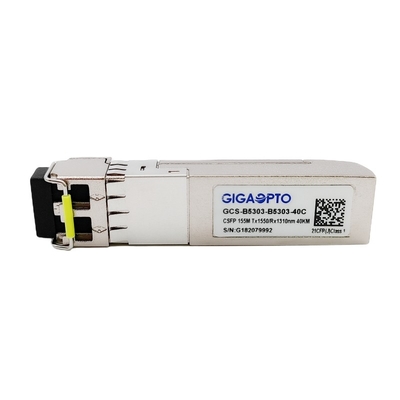

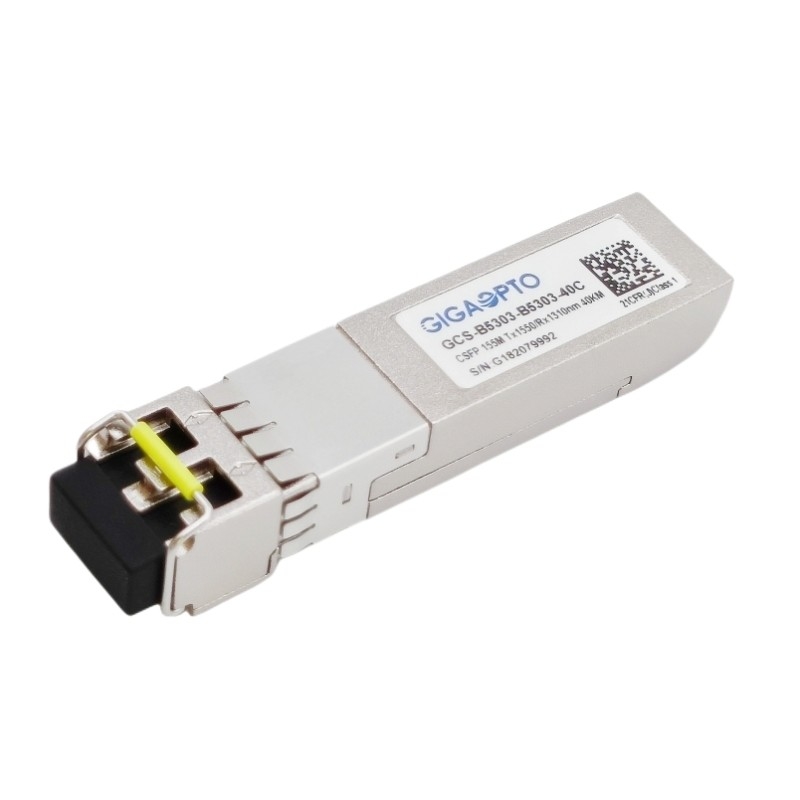

Bộ thu phát SFP nhỏ gọn 155Mbps 1550nm TX 1310nm RX 40km
Sự mô tả
Bộ thu phát CSFP GCS-B5303-B5303-40C này là sản phẩm có hiệu suất cao và độ ổn định cao hoạt động ở nhiệt độ tiêu chuẩn, cung cấp thông lượng 100Base-BX 2 kênh lên đến 40km qua sợi quang đơn mode (SMF) sử dụng bước sóng danh nghĩa 1550nmTx / 1310nmRx qua một đầu nối LC.
Đối với mỗi kênh, bộ thu phát bao gồm ba phần: bộ phát laser DFB 1550nm có độ tin cậy cao, bộ tách sóng quang PIN 1310nm chất lượng cao được tích hợp với bộ tiền khuếch đại xuyên trở kháng (TIA) và bộ điều khiển MCU.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.
Nó có đầu nối SFP 20 chân để cho phép khả năng cắm nóng.Các chức năng chẩn đoán kỹ thuật số khả dụng thông qua giao diện I2C được chỉ định trong SFP MSA SFF-8472.
Bộ thu phát 100Base 2 sợi quang này hoàn toàn phù hợp với tùy chọn 2 nhỏ gọn MSA dạng nhỏ gọn có thể cắm được (CSFP) MSA và được chứng nhận CE / RoHS.
Đặc trưng
| Dòng sản phẩm | 2 sợi 100Base CSFP | Pkhông có nghệ thuật. | GCS-B5303-B5303-40C |
| Bưu kiện | CSFP | Loại hình | 2x BIDI trên mỗi cổng SFP |
| Dữ liệu-Tỷ lệ(Ch1 / Ch2) | 155 Mbps / 155 Mbps | Đếm làn đường | 2x (Tx / Rx) |
| Quá trình lây truyền | 40km @ G652 SMF | Kết nối | LC hai mặt |
| Bước sóng-Ch1 | TX_1550nm / RX_1310nm | Bước sóng-Ch2 | TX_1550nm / RX_1310nm |
| Quyền lựcVôn | + 3,3V | Quyền lựcSự tiêu tán | ≤ 1,3W |
| Hệ thống điều khiểnLoại hình | Laser DFB | Người nhậnLoại hình | GHIM |
| Tngười ransmitterQuyền lực | -1 ~ -4dBm | Rmáy thu phátNhạy cảm | <-39dBm |
| Tỷ lệ tuyệt chủng | > 9dB | Quá tải | > -3dBm |
| Quang họcNgân sách (dB) | 38dB | Chẩn đoán kỹ thuật số | Ủng hộ |
| Môi trường | Hoạt động: 0 đến 70 ° C | Sự bảo đảm | 3 năm |
| Bảo quản: -40 ° C đến 85 ° C | Đơn vị Trọng lượng | 25gram | |
| Các giao thức | Fast Ethernet, tuân thủ MSA | ||
Đặc trưng
Đăng kí
Đặc điểm điện và quang học
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | ||
| Hệ thống điều khiển | ||||||||
| Bước sóng trung tâm | λc | 1530 | 1550 | 1570 | nm | |||
| Chiều rộng quang phổ (-20dB) | σ | 1 | nm | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||||
| Công suất đầu ra trung bình | Bĩu môi | -4 | -1 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | ER | 9 | dB | |||||
| Thời gian tăng / giảm quang học (20% ~ 80%) | tr / tf | 0,26 | ns | |||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 400 | 1800 | mV | 2 | |||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | |||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | ||||
| Cho phép | 0 | 0,8 | V | |||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0,8 | V | |||||
| Người nhận | ||||||||
| Bước sóng trung tâm | λc | 1290 | 1330 | nm | ||||
| Độ nhạy của máy thu | -35 | dBm | 3 | |||||
| Người nhận quá tải | -3 | dBm | 3 | |||||
| Khẳng định LOS | LOSD | -35 | dBm | |||||
| Khẳng định LOS | LOSMột | -45 | dBm | |||||
| LOS trễ | 1 | 4 | dB | |||||
| Đầu ra dữ liệu Swing khác biệt | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Cao | 2.0 | Vcc | V | ||||
| Thấp | 0,8 | V | ||||||
Ghi chú:
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 223-1 @ 155Mbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
