Thông tin chi tiết sản phẩm:
|
| Loại hình: | CSFP EX kép | Tốc độ bit: | Kép 1,244Gbps |
|---|---|---|---|
| Bước sóng TX: | 2 x 1310nm | Bước sóng RX: | 2 x 1490nm |
| Tia laze: | DFB | Quá trình lây truyền: | 40km |
| Nhiệt độ: | tiêu chuẩn 0 đến 70 ° C | Từ khóa: | Bộ thu phát 1.244G CSFP BIDI |
| Làm nổi bật: | Kênh đôi CSFP,1.244G CSFP,Mô-đun thu phát BIDI 40 km |
||

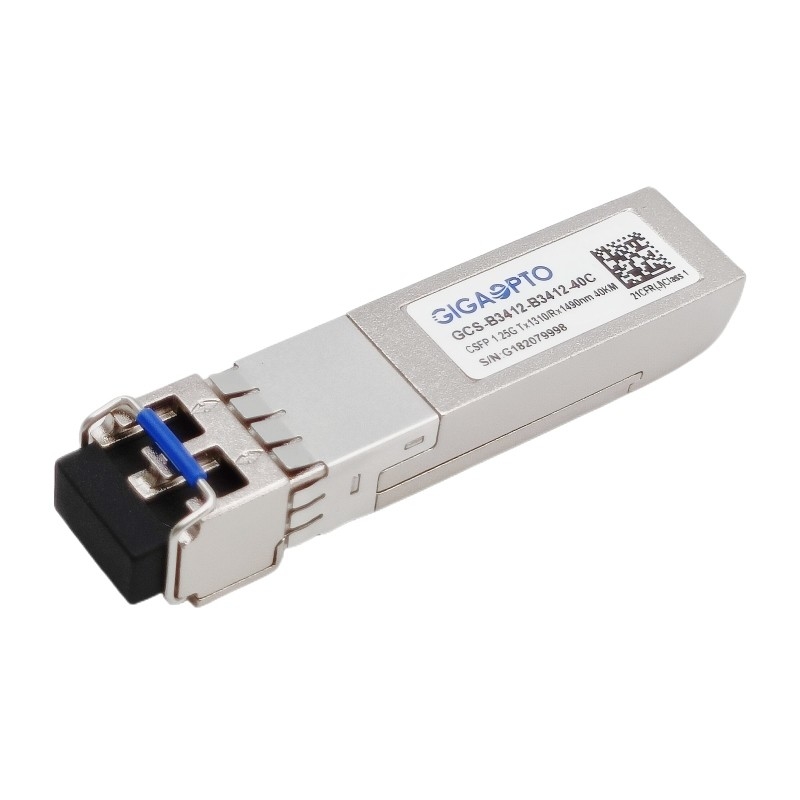

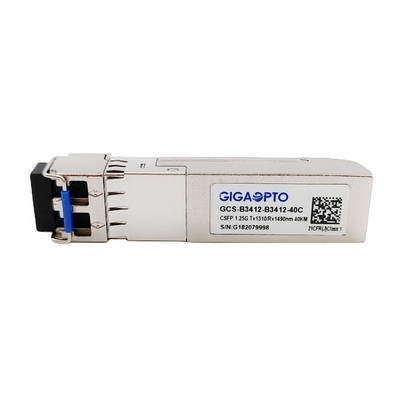

Mô-đun thu phát kênh đôi BIDI CSFP 1.244G TX1310nm RX1490nm SMF 40km
Sự mô tả
GCS-B3412-B3412-40C này là bộ thu phát CSFP (SFP nhỏ gọn) trong đó cả hai cổng đều hai chiều, tức là cung cấp
công suất gấp đôi so với các bộ thu phát BiDi bình thường khi không sử dụng một cổng.Điều này yêu cầu thiết bị chủ phải hỗ trợ bộ thu phát CSFP.
Nó hỗ trợ thông lượng 1244Mbps và khoảng cách truyền 40km với SMF.Đối với mỗi cổng, bộ thu phát bao gồm ba phần: bộ phát laser DFB, điốt quang PIN tích hợp với bộ tiền khuếch đại trở kháng xuyên (TIA) và bộ điều khiển MCU.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.
Thông số kỹ thuật
| Dòng sản phẩm | Bộ thu phát CSFP 1G | P / N | GCS-B3412-B3412-40C |
| Bao bì | CSFP | Loại hình | BiDi EX kép |
| Tốc độ bit (Gbps) | 2x 1,244G | Đếm làn đường | 2x (Tx / Rx) |
| Chiều dài cáp | 40km | Kết nối | LC / UPC song công |
| Bước sóng TX | 2x 1310nm | Bước sóng RX | 2x 1490nm |
| Điện áp | + 3.3V (điển hình) | Sự tiêu thụ năng lượng | ≤ 1,3W |
| Phần máy phát | DFB | Bộ phận nhận | GHIM |
| Máy phát điện | -5 ~ 0dBm | Độ nhạy RX | <-25dBm |
| Tỷ lệ tuyệt chủng | > 9dB | Quá tải | > 0dBm |
| Ngân sách quang học (dB) | 20dB | DOM / DDM | Ủng hộ |
| Nhiệt độ | Hoạt động: Thương mại 0 đến 70 ° C | Sự bảo đảm | 36 tháng |
| Bảo quản: -40 ° C đến 85 ° C | Trọng lượng | 25gram | |
| Tuân thủ | Gigabit Ethernet, Tuân thủ MSA | ||
Đặc trưng
Đăng kí
Đặc điểm điện quang
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | ||
| Hệ thống điều khiển | ||||||||
| Bước sóng trung tâm | λc | 1290 | 1310 | 1330 | nm | |||
| Chiều rộng quang phổ (-20dB) | σ | 1 | nm | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||||
| Công suất đầu ra trung bình | Bĩu môi | -5 | 0 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | ER | 9 | dB | |||||
| Thời gian tăng / giảm quang học (20% ~ 80%) | tr / tf | 0,26 | ns | |||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 400 | 1800 | mV | 2 | |||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | |||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | ||||
| Cho phép | 0 | 0,8 | V | |||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0,8 | V | |||||
| Người nhận | ||||||||
| Bước sóng trung tâm | λc | 1470 | 1490 | 1510 | nm | |||
| Độ nhạy của máy thu | -25 | dBm | 3 | |||||
| Người nhận quá tải | 0 | dBm | 3 | |||||
| Khẳng định LOS | LOSD | -27 | dBm | |||||
| Khẳng định LOS | LOSMột | -40 | dBm | |||||
| LOS trễ | 1 | 4 | dB | |||||
| Đầu ra dữ liệu Swing khác biệt | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Cao | 2.0 | Vcc | V | ||||
| Thấp | 0,8 | V | ||||||
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 223-1 @ 1244Mbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
Bản phác thảo gói hàng
Kích thước tính bằng milimét.Tất cả các kích thước là ± 0,1mm trừ khi có quy định khác.(Đơn vị: mm)
