Thông tin chi tiết sản phẩm:
|
| Loại hình: | 2 Bộ thu phát CSFP sợi quang 2.488Gbps | Tốc độ dữ liệu (Gbps): | Kép 2,488Gbps |
|---|---|---|---|
| Bước sóng TX: | 2 x 1490nm | Bước sóng RX: | 2 x 1310nm |
| Thành phần: | DFB + mã PIN | Quá trình lây truyền: | 20km |
| DDM: | Được hỗ trợ | Từ khóa: | Bộ thu phát 2.488G CSFP 20km |
| Làm nổi bật: | 2.488Gbps CSFP,Bộ thu phát CSFP 2 sợi quang,Bộ thu phát quang CSFP 20 km |
||

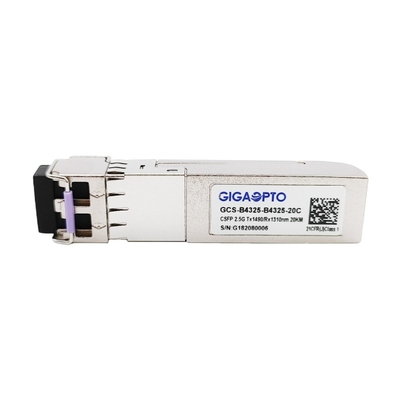

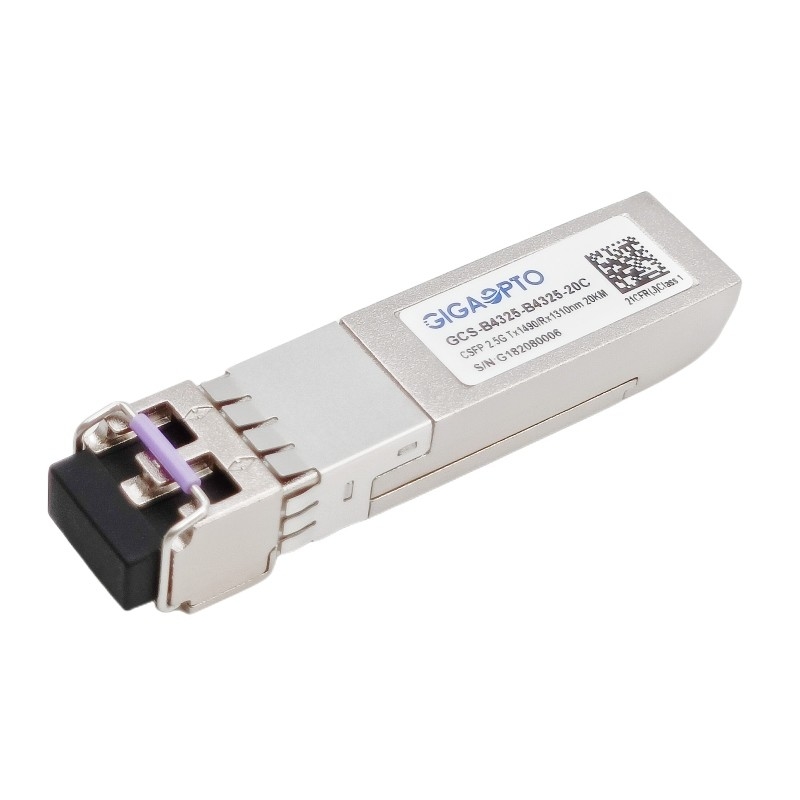

2.488Gbps Bộ thu phát SFP nhỏ gọn Bi-Di 1490nm TX 1310 nm RX 20km
Sự mô tả
Bộ thu phát GCS-B4325-B4325-20C là mô-đun hiệu suất cao, tiết kiệm chi phí trong đó cả hai cổng đều hoạt động hai chiều, mỗi cổng hỗ trợ thông lượng 2448Mbps và khoảng cách truyền 20 km với SMF.
Bộ thu phát hai kênh độc lập bao gồm ba phần: bộ phát laser DFB 1490nm chất lượng cao, điốt quang PIN 1310nm có độ tin cậy cao được tích hợp với bộ tiền khuếch đại trở kháng (TIA) và bộ điều khiển MCU.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.
Nó có đầu nối SFP 20 chân để cho phép khả năng cắm nóng.Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C như được chỉ định trong MSA SFF-8472.
Bộ thu phát hoàn toàn tương thích với Thỏa thuận đa nguồn SFP nhỏ gọn (MSA).
Thông số kỹ thuật
| danh mục sản phẩm | 2 Bộ thu phát CSFP sợi quang | P / N | GCS-B4325-B4325-20C |
| Yếu tố hình thức | CSFP | Công nghệ | BIDI hai làn |
| Chút-Tốc độ, vận tốc(Gb / giây) | 2.488G / 2.488G | Đếm làn đường | 2x (Tx / Rx) |
| Truyền cáp | 20km | Giao diện | LC UPC kép |
| TXTrung tâmBước sóng | 2x 1310nm | RXTrung tâmBước sóng | 2x 1490nm |
| Điện áp cung cấp | + 3.3V (điển hình) | Sự thât thoat năng lượng | ≤ 1,8W |
| Hệ thống điều khiểnLoại hình | DFB laser | Rmáy thu phátLoại hình | GHIM |
| Hệ thống điều khiểnQuyền lực | -5 ~ 0dBm | Rmáy thu phátNhạy cảm | <-19dBm |
| Tỷ lệ tuyệt chủng | > 9dB | Người nhận quá tải | > 0dBm |
| Quang họcBudget (dB) | 14dB | Chẩn đoán kỹ thuật số | Xây dựng trong |
| Môi trường | Hoạt động: 0 đến 70 ° C | Sự bảo đảm | 36 tháng |
| Bảo quản: -40 ° C đến 85 ° C | MTBF | 1.000.000 giờ | |
| Tuân thủ | Gigabit Ethernet, Tuân thủ MSA | ||
Đặc trưng
Đăng kí
Đặc điểm điện và quang học
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | ||
| Hệ thống điều khiển | ||||||||
| Bước sóng trung tâm | λc | 1470 | 1490 | 1510 | nm | |||
| Chiều rộng quang phổ (-20dB) | σ | 1 | nm | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||||
| Công suất đầu ra trung bình | Bĩu môi | -5 | 0 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | ER | 9 | dB | |||||
| Thời gian tăng / giảm quang học (20% ~ 80%) | tr / tf | 0,16 | ns | |||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 400 | 1800 | mV | 2 | |||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | |||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | ||||
| Cho phép | 0 | 0,8 | V | |||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0,8 | V | |||||
| Người nhận | ||||||||
| Bước sóng trung tâm | λc | 1290 | 1330 | nm | ||||
| Độ nhạy của máy thu | -19 | dBm | 3 | |||||
| Người nhận quá tải | 0 | dBm | 3 | |||||
| Khẳng định LOS | LOSD | -19 | dBm | |||||
| Khẳng định LOS | LOSMột | -30 | dBm | |||||
| LOS trễ | 1 | 4 | dB | |||||
| Đầu ra dữ liệu Swing khác biệt | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Cao | 2.0 | Vcc | V | ||||
| Thấp | 0,8 | V | ||||||
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 223-1 @ 2488Mbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
