Thông tin chi tiết sản phẩm:
|
| Loại hình: | Bộ thu phát CSFP 2,5Gbps | Tốc độ bit (Gbps): | Kép 2,5Gb / giây |
|---|---|---|---|
| Bước sóng TX: | 2 x 1310nm | Bước sóng RX: | 2 x 1550nm |
| Thành phần: | DFB + mã PIN | Với tới: | 20km |
| DOM: | Được hỗ trợ | ||
| Làm nổi bật: | Bộ thu phát quang CSFP BIDI,Bộ thu phát quang BIDI 20 km,CSFP 2 |
||

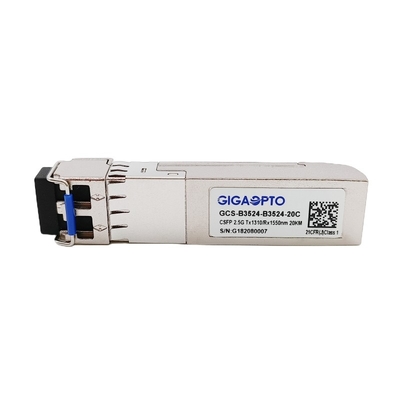

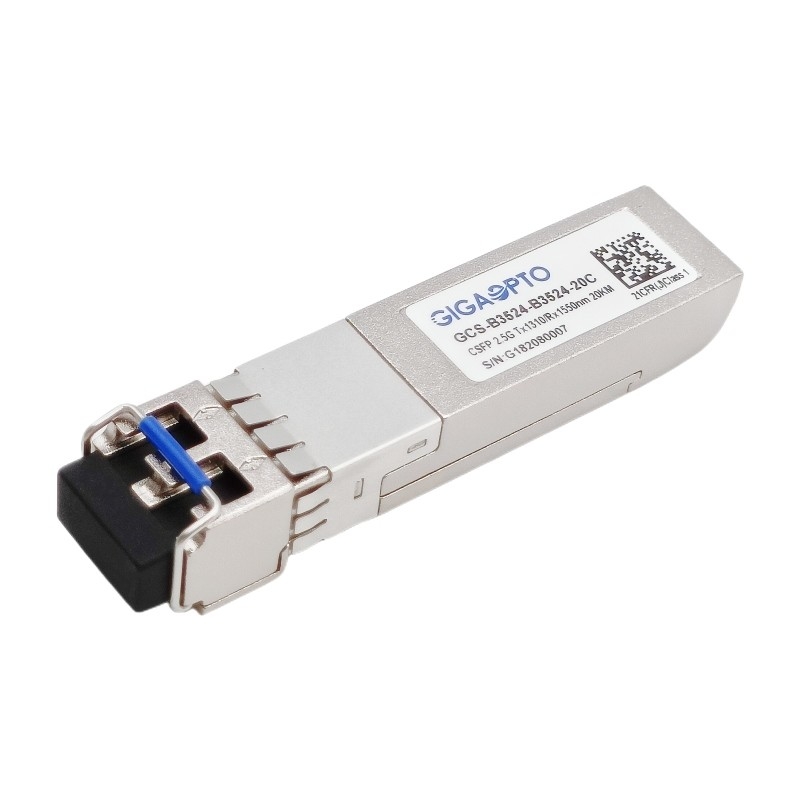

Bộ thu phát BIDI cáp quang kép 2,5Gbps CSFP TX1310 RX1550 LC 20km DOM
Sự mô tả
GCS-B3524-B3524-20C tương thích với Thỏa thuận đa nguồn dạng nhỏ gọn có thể cắm được (CSFP) (MSA) tùy chọn 2, cho phép thiết lập hai liên kết Gigabit Ethernet riêng biệt, mỗi liên kết hoạt động trên một Sợi quang đơn mode (SMF ) cáp quang, hỗ trợ thông lượng 2,5Gbps với đường truyền tối đa 20 km với giao diện LC.
Đối với mỗi làn dữ liệu riêng biệt, bộ thu phát này sử dụng bộ phát Laser DFB chất lượng hàng đầu hoạt động ở bước sóng danh định 1310nm và bộ thu Điốt quang mã PIN 1550nm.Tất cả các mô-đun đáp ứng các yêu cầu an toàn laser loại 1.
Nó có đầu nối SFP 20 chân để cho phép khả năng cắm nóng.Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C như được chỉ định trong MSA SFF-8472.
Thông số kỹ thuật
| danh mục sản phẩm | Bộ thu phát SFP nhỏ gọn | P / N | GCS-B3524-B3524-20C |
| Bưu kiện | CSFP | Loại hình | BIDI hai làn |
| Dữ liệu-Tốc độ, vận tốc(Gb / giây) | 2.488G / 2.488G | Đếm làn đường | 2x (Tx / Rx) |
| Độ dài liên kết | 20km | Giao diện | LC kép |
| TXTrung tâmBước sóng | 2x 1310nm | RXTrung tâmBước sóng | 2x 1550nm |
| Điện áp cung cấp | + 3.3V (điển hình) | Quyền lựcSự tiêu thụ | ≤ 1,8W |
| LDLoại hình | DFB laser | PDLoại hình | Điốt quang mã PIN |
| Hệ thống điều khiểnQuyền lực | -5 ~ 0dBm | Rmáy thu phátNhạy cảm | <-19dBm |
| Tỷ lệ tuyệt chủng | > 8.2dB | Người nhận quá tải | > 0dBm |
| Sức mạnh Budget (dB) | 14dB | DOM / DDM | ủng hộ |
| Môi trường | Hoạt động: 0 đến 70 ° C | Sự bảo đảm | 36 tháng |
| Bảo quản: -40 ° C đến 85 ° C | Trọng lượng | 30gram | |
| Tuân thủ | Gigabit Ethernet, Tuân thủ MSA | ||
Đặc trưng
Đăng kí
Đặc điểm điện và quang học
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | ||
| Hệ thống điều khiển | ||||||||
| Bước sóng trung tâm | λc | 1260 | 1310 | 1360 | nm | |||
| Chiều rộng quang phổ (-20dB) | σ | 1 | nm | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||||
| Công suất đầu ra trung bình | Bĩu môi | -5 | 0 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | ER | 8.2 | dB | |||||
| Thời gian tăng / giảm quang học (20% ~ 80%) | tr / tf | 0,16 | ns | |||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 400 | 1800 | mV | 2 | |||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | |||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | ||||
| Cho phép | 0 | 0,8 | V | |||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0,8 | V | |||||
| Người nhận | ||||||||
| Bước sóng trung tâm | λc | 1530 | 1570 | nm | ||||
| Độ nhạy của máy thu | -19 | dBm | 3 | |||||
| Người nhận quá tải | 0 | dBm | 3 | |||||
| Khẳng định LOS | LOSD | -19 | dBm | |||||
| Khẳng định LOS | LOSMột | -30 | dBm | |||||
| LOS trễ | 1 | 4 | dB | |||||
| Đầu ra dữ liệu Swing khác biệt | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Cao | 2.0 | Vcc | V | ||||
| Thấp | 0,8 | V | ||||||
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 223-1 @ 2488Mbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
