Thông tin chi tiết sản phẩm:
|
| Loại hình: | Bộ thu phát SFP nhỏ gọn 2,5Gbps | Tốc độ bit (Gbps): | 2,5Gb / giây / 2,5Gb / giây |
|---|---|---|---|
| Bước sóng TX: | 2 x 1550nm | Bước sóng RX: | 2 x 1310nm |
| Laser / Photodiode: | DFB + mã PIN | Khoảng cách: | 20km |
| DOM: | Được hỗ trợ | Từ khóa: | 2,5G SFP nhỏ gọn 20 km |
| Làm nổi bật: | SFP nhỏ gọn 2,5Gbps,SFP nhỏ gọn BIDI kép |
||

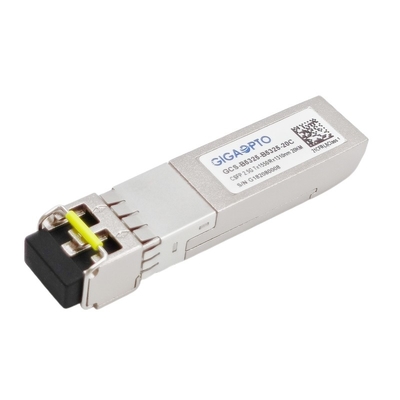

Bộ thu phát BIDI kép 2,5Gbps CSFP TX1550nm RX1310nm LC 20km DOM
Sự mô tả

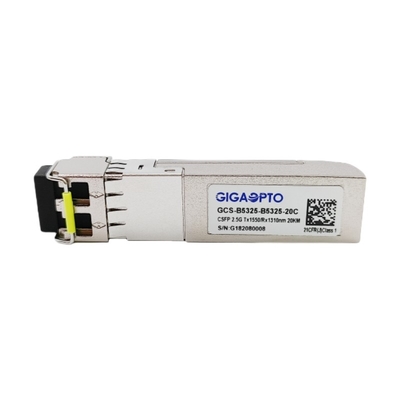

GCS-B5325-B5325-20C là bộ thu phát CSFP dạng nhỏ gọn có thể cắm được, được thiết kế đặc biệt cho hiệu suất cao tích hợp hai liên kết hai chiều trên một sợi quang đơn chế độ song công.
Nó có hai BOSA 1,25Gbps trong một gói SFP, cho mỗi làn, nó có bộ phát laser DFB 1550nm chất lượng hàng đầu và một photodiode PIN 1310nm có độ nhạy cao, đường truyền tối đa có thể đạt tới 20km qua cáp quang đơn mode.
Nó có đầu nối SFP 20 chân để cho phép khả năng cắm nóng.Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C như được chỉ định trong MSA SFF-8472.
Bộ thu phát hoàn toàn tương thích với Thỏa thuận đa nguồn Compact SFP (MSA) và được chứng nhận CE / RoHS.
Thông số kỹ thuật
| danh mục sản phẩm | SFP nhỏ gọn 2,5G | P / N | GCS-B5325-B5325-20C |
| Bao bì | CSFP | Loại hình | 2 BOSA trong một cổng SFP |
| Dữ liệu-Tốc độ, vận tốc(CH1 / CH2)) | 2.488G / 2.488G | Đếm làn đường | 2x (Tx / Rx) |
| Độ dài liên kết | 20km | Giao diện | LC kép |
| TXTrung tâmBước sóng | 2x 1310nm | RXTrung tâmBước sóng | 2x 1550nm |
| Điện áp cung cấp | + 3.3V (điển hình) | Quyền lựcSự tiêu thụ | ≤ 1,8W |
| LDLoại hình | DFB laser | PDLoại hình | Điốt quang mã PIN |
| Hệ thống điều khiểnQuyền lực | -5 ~ 0dBm | Rmáy thu phátNhạy cảm | <-19dBm |
| Tỷ lệ tuyệt chủng | > 8.2dB | Quá tải | > 0dBm |
| Sức mạnh Budget (dB) | 14dB | DOM / DDM | ủng hộ |
| Môi trường | Hoạt động: 0 đến 70 ° C | Sự bảo đảm | 36 tháng |
| Bảo quản: -40 ° C đến 85 ° C | Trọng lượng | 30gram | |
| Tuân thủ | Gigabit Ethernet, Tuân thủ MSA | ||
Đặc trưng
Đăng kí
Đặc điểm điện và quang học
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | ||
| Hệ thống điều khiển | ||||||||
| Bước sóng trung tâm | λc | 1530 | 1550 | 1570 | nm | |||
| Chiều rộng quang phổ (-20dB) | σ | 1 | nm | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||||
| Công suất đầu ra trung bình | Bĩu môi | -5 | 0 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | ER | 8.2 | dB | |||||
| Thời gian tăng / giảm quang học (20% ~ 80%) | tr / tf | 0,16 | ns | |||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 400 | 1800 | mV | 2 | |||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | |||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | ||||
| Cho phép | 0 | 0,8 | V | |||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0,8 | V | |||||
| Người nhận | ||||||||
| Bước sóng trung tâm | λc | 1290 | 1330 | nm | ||||
| Độ nhạy của máy thu | -19 | dBm | 3 | |||||
| Người nhận quá tải | 0 | dBm | 3 | |||||
| Khẳng định LOS | LOSD | -19 | dBm | |||||
| Khẳng định LOS | LOSMột | -30 | dBm | |||||
| LOS trễ | 1 | 4 | dB | |||||
| Đầu ra dữ liệu Swing khác biệt | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Cao | 2.0 | Vcc | V | ||||
| Thấp | 0,8 | V | ||||||
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 223-1 @ 2488Mbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
Bản đồ bộ nhớ chẩn đoán kỹ thuật số
Các bộ thu phát cung cấp nội dung bộ nhớ ID nối tiếp và thông tin chẩn đoán về các điều kiện hoạt động hiện tại bằng giao diện nối tiếp 2 dây (SCL, SDA).
Tất cả các thông tin chẩn đoán với hiệu chuẩn bên trong hoặc hiệu chuẩn bên ngoài đều được thực hiện, bao gồm giám sát công suất nhận, giám sát công suất phát, giám sát dòng điện phân cực, giám sát điện áp nguồn và giám sát nhiệt độ.
Trường dữ liệu cụ thể của bản đồ bộ nhớ chẩn đoán kỹ thuật số xác định như sau.A0h / A2h cho Channel1 B0h / B2h cho Channel2
