Thông tin chi tiết sản phẩm:
|
| Loại hình: | Bộ thu phát SFP + nhỏ gọn 10Gbps | Tốc độ bit (Gbps): | 10Gb / giây / 10Gb / giây |
|---|---|---|---|
| Bưu kiện: | CSFP + | Bước sóng (Ch1): | TX12700nm / RX1310nm |
| Bước sóng (Ch2): | TX1310nm / RX1270nm | Laser / Photodiode: | DFB + PIN-TIA |
| Với tới: | 20km | DOM: | Được hỗ trợ |
| Từ khóa: | 10G SFP nhỏ gọn + 20 km | ||
| Làm nổi bật: | Bộ thu phát DOM BIDI,Bộ thu phát BIDI 20 km,SFP + nhỏ gọn 10G |
||

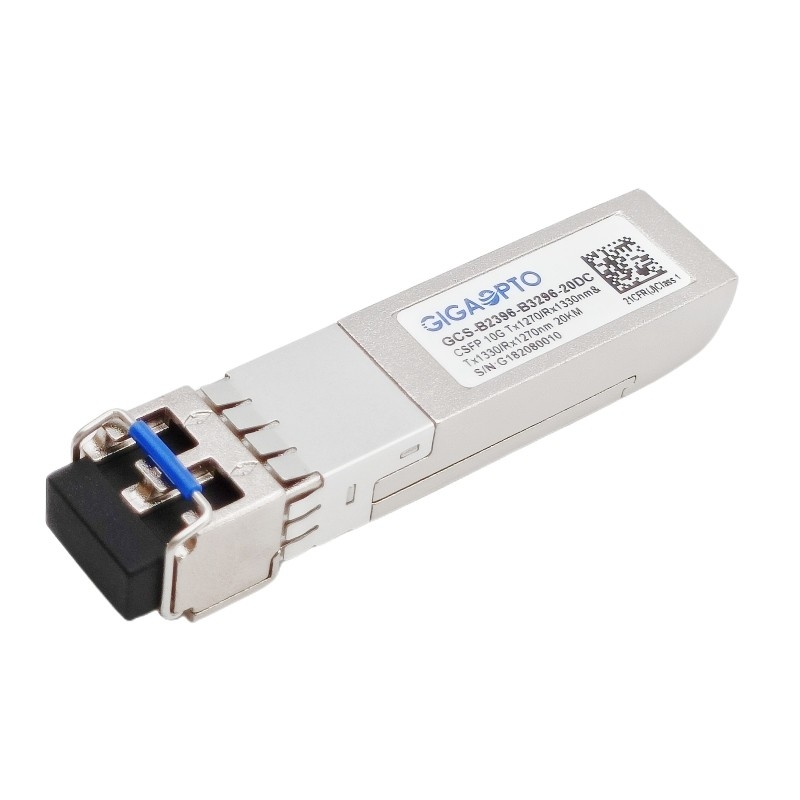

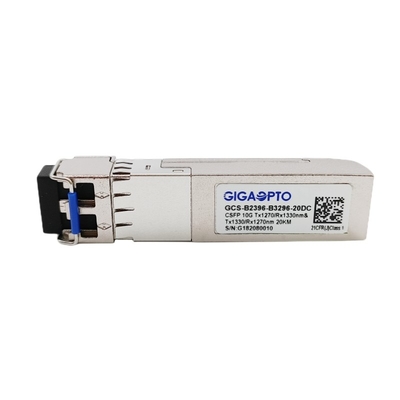

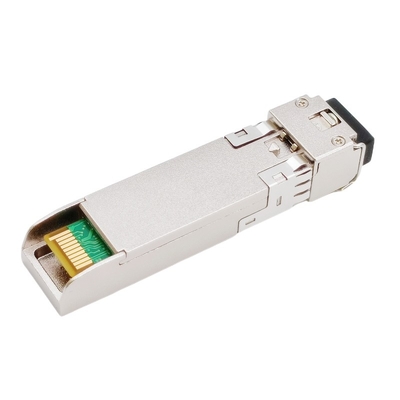

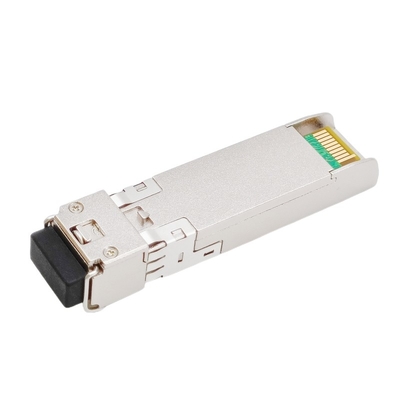

Bộ thu phát 10,3Gbps 2 kênh CSFP + LC SM Ch1 TX1270RX1330 Ch2 TX1330RX1270 20km
Sự mô tả
Bộ thu phát GCS-B2396-B3296-20DC phù hợp với tùy chọn MSA nhỏ gọn có thể cắm được (CSFP) MSA 2 cho 10GBASE-LR và Fibre Channel, cho phép hai kênh hai chiều độc lập trên mỗi cổng.
Đối với kênh một, nó có bộ phát DFB 1270nm và bộ thu 1330n.
Đối với kênh hai, nó có bộ phát DFB 1330nm và bộ thu 1270nm.
Mỗi kênh hỗ trợ thông lượng 10Gbps và liên kết lên đến 20km qua cáp quang đơn mode với giao diện LC.
Nó có đầu nối 20 chân SFP cho phép khả năng cắm nóng. Không làm hỏng C-SFP + và bo mạch chủ nếu mô-đun C-SFP + được cắm vào ổ cắm SFP thông thường.Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C như được chỉ định trong MSA SFF-8472.
Bộ thu phát hoàn toàn tương thích với Thỏa thuận đa nguồn Compact SFP (MSA) và được chứng nhận CE / RoHS.
Thông số kỹ thuật
| danh mục sản phẩm | 10G CSFP + Bộ thu phát | P / N | GCS-B2396-B3296-20DC |
| Yếu tố hình thức | CSFP + | Loại hình | 2 cổng BOSA / SFP |
| Tốc độ dữ liệu (CH1 / CH2)) | 10Gb / giây / 10Gb / giây | Đếm làn đường | 2x (Tx / Rx) |
| Với tới | 20km | Kết nối | LC hai mặt |
| Bước sóng (CH1) | TX1270nm / RX1330nm | Bước sóng (CH2) | TX1330nm / RX1270 |
| Điện áp cung cấp | + 3.3V (điển hình) | Sự tiêu thụ năng lượng | ≤ 2.0W |
| Loại LD (CH1 / CH2) | DFB | Loại PD (CH1 / CH2) | PIN + TIA |
| Máy phát điện | -2 ~ + 3dBm | Độ nhạy của máy thu | <-13dBm |
| Tỷ lệ tuyệt chủng | > 3,5dB | Quá tải | > 0,5dBm |
| Ngân sách điện (dB) | 11dB | Chẩn đoán kỹ thuật số | ủng hộ |
| Môi trường | Hoạt động: 0 đến 70 ° C | Sự bảo đảm | 3 năm |
| Bảo quản: -40 ° C đến 85 ° C | Trọng lượng | 0,03kg | |
| Tuân thủ | Liên kết Ethernet 10G, Tuân thủ MSA | ||
Đặc trưng
Đăng kí
Đặc điểm điện và quang học
| Thông số kỹ thuật quang học của máy phát (0oC <Topr <70oC, 3,13V <Vcc <3,47V) | ||||||
| Tham số | Biểu tượng | Min | Typ | Max | Các đơn vị | Ghi chú |
| Công suất khởi động trung bình | Po, Avg | -2 | +3 | dBm | 1 | |
| Tỷ lệ tuyệt chủng | ER | 3.5 | ||||
| Bước sóng trung tâm đầu ra | lc |
1260 1320 |
1270 1330 |
1280 1340 |
nm | CH1 CH2 |
| Chiều rộng phổ đầu ra | σl | 1 | nm | -20 dB chiều rộng | ||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||
| Tiếng ồn cường độ tương đối | RIN | -128 | dB / Hz | |||
| Công suất khởi động trung bình của máy phát TẮT | -30 | dBm | ||||
1. Công suất đầu ra là nguồn được ghép vào một sợi quang đơn mode 9/125 mm.
| Thông số kỹ thuật quang học của máy thu (0oC <Topr <70oC, 3,13V <Vcc <3,47V) | ||||||
| Tham số | Biểu tượng | Min | Typ | Max | Các đơn vị | Ghi chú |
| Độ nhạy ở 10,3 Gb / s | -13 | dBm | 2, Công suất trung bình | |||
| Người nhận quá tải | PMAX | 0,5 | --- | dBm | ||
| LOS - Deasserted | LOSD | --- | --- | -14 | dBm | Chuyển tiếp: cao xuống thấp |
| LOS - Đã khẳng định | LOSMột | -35 | --- | --- | dBm | Chuyển tiếp: thấp đến cao |
| Bước sóng hoạt động | lc |
1320 1260 |
1340 1280 |
nm | CH1 CH2 | |
2. Đo với công suất trung bình;BER <10-12và PRBS 231-1.
| Đặc điểm điện từ | ||||||
| Tham số | Biểu tượng | Min | Typ | Max | Các đơn vị | Ghi chú |
| Đặc điểm kỹ thuật giao diện tín hiệu tốc độ cao (CML) | ||||||
| Tốc độ dữ liệu đầu vào | 10,3125 | Gb / s | ||||
| Trở kháng đầu vào vi sai | Rin | 100 | Ω | |||
| Biên độ đầu vào dữ liệu khác biệt | 80 | 1000 | mVpp | AC bên trong được ghép nối | ||
| Tốc độ dữ liệu đầu ra | 10,3125 | Gb / s | ||||
| Trở kháng đầu ra vi sai | Lộ trình | 100 | Ω | |||
| Biên độ đầu ra dữ liệu khác biệt | 300 | 850 | mVpp | AC bên trong được ghép nối | ||
| Đặc điểm kỹ thuật giao diện tín hiệu tốc độ thấp (LVTTL) | ||||||
| Điện áp cao đầu vào | 2.0 | Vcc | V | |||
| Điện áp thấp đầu vào | GND | 0,8 | V | |||
| Điện áp cao đầu ra | 2.0 | Vcc | V | |||
| Điện áp đầu ra thấp | GND | 0,8 | V | |||
